Курсовая работа: Гусеничный движитель

Курсовая работа: Гусеничный движитель

Общие сведения о машинах

Гусеничные движители развивались более медленными темпами. Но благодаря тому, что гусеницы имеют большую площадь контакта с грунтом и способны развивать высокую силу тяги, трактора с таким двигателем издавна стали применяться как база тяговых или погрузочных машин для работы на снегу, влажных почвах, в частности, с низкой несущей способностью. Традиционно гусеничные движители обычно используются на территории бывшего Советского Союза, в США, а затем — в Канаде, Новой Зеландии, Австралии и Великобритании. Это были лесохозяйственные тракторы или специальные машины на базе экскаваторов.

Гусеничный движитель — движитель самоходных машин, в котором тяговое усилие создаётся за счёт перематывания гусеничных лент состоящих из отдельных звеньев — траков. Гусеничный движитель обеспечивает повышенную проходимость. Большая площадь соприкосновения гусениц с почвой позволяет обеспечить низкое давление — 31—122 кН/м² (0,3—1,2 кгс/см²), то есть меньше давления ноги человека. Тем самым гусеничный движитель предохраняется от глубокого погружения в грунт.

Основная часть гусеничного движителя это гусеничная лента:

Гусеничная лента (гусеница) — замкнутая сплошная лента или цепь из шарнирно-соединённых звеньев (траков), применяемая в гусеничном движителе. На внутренней поверхности гусеницы имеются впадины или выступы, с которыми взаимодействуют ведущие колёса машины. Внешняя поверхность гусеницы снабжена выступами (грунтозацепами), которые обеспечивают сцепление с грунтом. Для увеличения сцепления гусеницы на грунтах с низкой несущей способностью используются съёмные шпоры. Гусеницы могут быть металлическими, резино-металлическими и резиновыми. Наибольшее распространение получили металлические гусеницы с разборными или неразборными звеньями. Для повышения износостойкости и срока службы гусеницы их звенья, а также соединительные элементы (пальцы, втулки) изготовляют из специальной высокомарганцовистой стали и подвергают термической обработке, а также используют резино-металлические шарниры, шарниры с игольчатым подшипником и др.

История создания гусеницы

Изобретателем гусеницы в России считается русский крестьянин Фёдор Абрамович Блинов. В 1877 году он изобретает вагон на гусеничном ходу. В нижней части рамы крепились на рессорах две тележки, которые могли поворачиваться в горизонтальной плоскости вместе с осями опорных колёс. Бесконечные рельсы вагона представляли собой замкнутые железные ленты, состоящие из отдельных звеньев. Вагон имел четыре опорных колеса и четыре ведущие звёздочки. В 1878 году купец Канунников, рассчитывая на прибыли от внедрения гусеничного хода, вошёл с ходатайством в Департамент торговли и мануфактур с прошением о выдаче Блинову привилегии, каковая за № 2245 и была получена год спустя. Вводная часть гласила: «Привилегия, выданная из Департамента торговли и мануфактур в 1879 году крестьянину Фёдору Блинову, на особого устройства вагон с бесконечными рельсами для перевозки грузов по шоссейным и просёлочным дорогам…»

В США изобретателями гусеничного хода считаются Бэст и Хольт, которые создали трактор с навешенным на него бульдозерным оборудованием — он и стал прообразом современного бульдозера. Caterpillar — название компании, основанной этими изобретателями, в переводе означает «гусеница».

Во Франции прообраз современного гусеничного движителя впервые был создан в 1713 году д’Эрманом; проект, получивший положительный отзыв французской академии, представлял собой тележку для тяжёлых грузов, перекатывающуюся на бесконечных лентах из деревянных катков, концы которых шарнирно соединены планками. Годом создания гусеничного движителя можно считать 1818-й, когда француз Дюбоше получил привилегию на способ устройства экипажей с подвижными рельсовыми путями.

Помимо гусеницы как части гусеничного движителя для автотранспортной техники и задолго до изобретения гусеничных амфибий гусеница также применялась в качестве движителя для водного транспорта. такая гусеница представляла из себя конвейер с веслами. Она была изобретена в 1782 году изобретателем по имени Десбланкс. В США она была запатентованна в 1839 году Уильямом Левенуорфом.

Некоторые типы гусеницы

По материалу изготовления:

o     металлическая.

o     резино-металлическая.

o     резиновые.

·           По типу используемого шарнира:

o     с параллельным шарниром.

o     с последовательным шарниром.

·           По типу смазки шарнира:

o     сухая (или с открытым металлическим шарниром). Достоинствами конструкции является простота и надёжность в эксплуатации. Необходимый ресурс обеспечивается высокими механическими свойствами деталей шарнира.

o     закрытая. Оригинальное уплотнение в шарнире «звено-втулка» обеспечивает сохранность смазки между трущимися поверхностями пальца и втулки в течение всего срока службы гусеницы.

o     с жидкой смазкой. Оригинальное уплотнение из армированного полиуретана и резины обеспечивает полную герметичность шарнира, чем достигается наибольший срок службы гусеницы.

o     с резино-металлическим шарниром. Между пальцем шарнира и траком используется резиновая втулка, изгиб гусеницы в местах сочленения траков происходит за счёт смещения слоев резины, благодаря чему исключается трение сталь по стали и значительно повышается ресурс пальцев и траков гусеницы.

o     с игольчато-подшипниковым шарниром. В качестве втулки используется игольчатый подшипник. Ресурс гусеницы возрастает, но значительно усложнена е конструкция.

·           По типу траков:

o     литые.

o     штампованные.

o     сварные.

Недостатки гусеничного движителя

·           Быстрый износ трущихся деталей (проушины, пальцы)

·           Поломки траков при неравномерной нагрузке

·           Попадания снега и камней между гусеницами и катками

Устройство гусеничного движителя:

Классификация машин данной группы:

·           С поддерживающими катками, задним ведущим колесом и свободными ленивцами.

·           Без поддерживающих катков с задним расположением ведущих колёс.

·           С поддерживающими катками, передними ведущим колесом и несущим ленивцем.

·           Без поддерживающих катков с передним ведущим колесом.

Анализ конструктивных особенностей и технических характеристик отечественной и зарубежной машин данной группы:

Гусеничные движители отечественных и зарубежных производителей в виду простого принципа работы не имеют существенных отличий в конструкции, различия наблюдаются лишь в изменении формы треков, зубьев ведущих колес и небольших доработках.

Устройство, принцип действия и рабочий процесс машины: в устройство гусеничных движителей входят подвижные детали и элементы:

К подвижным элементам гусеничных движителей относятся ведущие звездочки, гусеницы, опорные и поддерживающие гусеницу катки, направляющие (натяжные) колеса.

Ведущие звездочки гусеничного шасси предназначены для того, чтобы перематывать гусеничные ленты и, взаимодействуя с ними, создавать тяговые усилия, необходимые для перемещения шасси по ленте, как по рельсу. Тяговое усилие создается в результате того, что при вращении звездочка своими зубьями зацепляется за шарнирные пальцы траков (трубоукладчик Т-3560М) или звеньев цепи (ТГ-201 и ТО-1224Г) гусеничной ленты.

Гусеница служит для преобразования вращательного движения ведущей звездочки в поступательное движение шасси, для сцепления шасси с грунтом и для образования бесконечного рельса, по которому шасси катится на своих опорных катках.

Гусеница трубоукладчика Т-3560М состоит из траков, шарнирно соединенных между собой. Шарнир состоит из пальцев и трех малых и двух больших проушин траков. Палец имеет головку со стопорным скосом, который, соприкасаясь с плоскостью крыла трака, обеспечивает стопорение пальца от проворачивания в малых проушинах.

Пальцы устанавливают так, чтобы их головки находились с наружной стороны гусениц. В осевом направлении палец стопорится шайбой со шплинтом. Беговая дорожка для катков на гусенице образована средней частью траков и сбоку ограничена их продольными гребнями.

Гусеница трубоукладчика ТО-1224Г (рис. 50) представляет собой бесконечную цепь, составленную из 36 пар штампованных стальных звеньев. Правые и левые звенья соединены между собой с помощью втулок, которые запрессованы в каждую пару звеньев под большим усилием. Соседние пары звеньев соединены между собой посредством пальцев, продетых свободно в отверстия втулок и запрессованных концами в отверстиях звеньев. При этом пальцы могут свободно вращаться во втулках, образуя гибкую цепь. Выступающие концы втулки одной пары звеньев входят в выточки наружных щек звеньев другой пары, образуя лабиринт, препятствующий попаданию грязи в шарнир.

Описание: Описание: http://stroy-technics.ru/gallery/krany_truboukladchiki/image_49.gif

Рис. Гусеница трубоукладчика Т-3560М:

1 трак, 2 — головка пальца, 3 — соединительный палец, 4 и 5 — большая и малая проушины трака, 6 — шайба, 7 — шплинт, 8 — гребень, 9 — стопорный скос головки пальца

Концы собранной цепи соединены с помощью замыкающих втулки и пальца, двух шайб и двух стопорных конусов. Палец не запрессован; он свободно входит в отверстия звеньев и закреплен в них конусами, входящими в конусные глухие отверстия пальца. Для возможности запрессовки конусов на обоих концах замыкающего пальца профрезеровано по два паза на всю глубину конусного отверстия. Запрессовывают конусы ударами кувалды через оправку, выпрессовывают съемником, который ввертывают в торцовое резьбовое отверстие конуса, обыч-ho закрытое деревянной пробкой. Пробка предохраняет резьбу от повреждений и попадания грязи.

К звеньям гусеничной цепи болтами с гайками прикреплены башмаки, снабженные гребнями-почвозацепами, которые увеличивают сцепление гусеницы с грунтом.

При передвижении трубоукладчика стороны звеньев, расположенные против башмаков, являются двумя беговыми дорожками для нижних опорных катков, а в пространство между втулками входят зубья ведущей звездочки.

Гусеница трубоукладчика ТГ-201 выполнена аналогично гусенице трубоукладчика ТО-1224Г, но включает в себя 49 пар звеньев. Отличием гусеницы является также иное выполнение замыкающего пальца: вместо концевых стопорных конусов палец снабжен головкой с одной стороны и отверстием под штифт — с другой, т. е. выполнен подобно соединительным пальцам гусеницы трубоукладчика Т-3560М.

Описание: Описание: http://stroy-technics.ru/gallery/krany_truboukladchiki/image_50.gif

Рис. 50. Гусеница трубоукладчика ТО-1224Г:

1 башмак, 2 — болт, 3 — гайка с шайбой, 4 — соединительный палец, 5, 7 — звенья цепи, 6 — соединительная втулка, 8 — шайба замыкающего пальца, 9 — замыкающий палец, 10 — замыкающая втулка, 11 — стопорный конус, 12 — деревянная пробка

Нижние опорные катки служат для перекатывания гусеничного шасси по гусеницам и для передачи на гусеницы и далее на грунт веса трубоукладчика и его рабочей нагрузки. На каждой тележке трубоукладчика Т-3560М установлено семь катков, трубоукладчика ТГ-201—восемь катков (причем пять однобортных и три двубортных) и на трубоукладчике ТО-1224Г— семь катков (четыре однобортных и три двубортных).

Опорный каток трубоукладчика Т-3560М (рис. 51, а) имеет сферический ролик для обеспечения наиболее рационального контакта с беговой дорожкой гусеницы. Ролик вращается на бронзовых втулках, которые запрессованы в стаканы, прикрепленные вместе с упорными фланцами к ступице ролика болтами. Ролик удерживается от смещения в любую из сторон относительно оси ее буртом через фланец, стакан и подшипниковую втулку. Свободное вращение ролика относительно оси обеспечивается наличием регулировочных прокладок.

На опорах тележки нижней рамы каток устанавливается плоскостями срезов своей оси и крепится к опорам болтами череа вертикальные отверстия в несущих ось опорных крышках. Плоские срезы оси удерживают ее от проворачивания, а трапецеидальный паз на одном из ее концов — от осевого смещения вместе с роликом относительно упора, имеющегося на одной из опор.


Описание: Описание: http://stroy-technics.ru/gallery/krany_truboukladchiki/image_51.gif

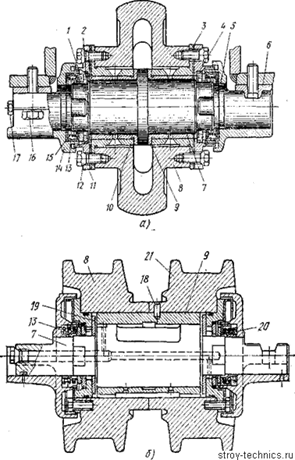

Рис. 51. Нижние опорные катки:

а трубоукладчика T-3560M, б — двубортный трубоукладчика ТГ-201; резинометаллический торцовый сальник: 1 и 2 — неподвижное и вращающееся упорные кольца, 13 — резиновая манжета, 15 — пружина, 20 — пружинное кольцо; 3 — набор регулировочных прокладок; 4, 5 — резиновые кольца; 6 — опора оси; 7 — ось; 8 ролик; 9 — подшипниковая втулка; 10 — стакан втулки; 11 — упорный фланец; 12, 16 — болты; 14 — опорная крышка; П — пробка; 18 — штифт; 19 — упорная шайба; 21 внутренний борт ролика

Внутренняя полость катка заполнена смазочным материалом через отверстие в его оси, закрытое пробкой. Полость катка уплотнена резиновыми кольцами и резинометаллическими торцовыми сальниками, установленными с обеих сторон катка в гнездах его опорных крышек. Каждый из сальников состоит из двух колец: вращающегося и заранее притертого с ним неподвижного, плотно прижатого к кольцу пружиной. Пружина размещена в резиновой манжете, приклеенной к кольцу и обеспечивающей за счет собственной упругости свободу его хода по оси, а также герметичность. Кольцевые зазоры между опорными крышками и упорными фланцами образуют дополнительное уплотнение лабиринтного типа.

Опорный каток трубоукладчика ТГ-201 (рис. 51, б) отличается от катка трубоукладчика Т-3560М следующим: – ролик выполнен двухвенцовым для возможности качения по двум беговым дорожкам гусеничной цепи; венцы ролика изготовлены раздельно, а затем скреплены сваркой; – подшипниковая втулка единая, не имеет стаканов и зафиксирована от поворотов штифтом; – торцовая упорная часть каждого подшипникового стакана сохранена и выполнена в виде упорной шайбы; – в резинометаллических торцовых сальниках манжета надета на ось своей цилиндрической частью и зафиксирована на ней пружинным кольцом.

Однобортный опорный каток выполнен так же, как и двубортный, но не имеет дополнительных внутренних бортов.

Опорный каток трубоукладчика ТО-1224Г отличается от катка трубоукладчика ТГ-201 тем, что в нем вместо подшипниковой втулки применена пара роликовых подшипников, а средняя часть оси имеет утолщение — бурт для упора в нее с двух сторон внутренних обойм подшипников.

Направляющие (натяжные) колеса служат для стабилизации направления выкладки на грунт гусеничных лент при движении шасси и смягчения (амортизации) ударов при наезде трубоукладчика на препятствия за счет отхода назад со скольжением по опорным планкам.

Направляющее колесо трубоукладчика Т-3560М (рис. 52) своим ободом установлено на оси с помощью трех подшипников: двух роликовых, которые воспринимают радиальные нагрузки, и одного шарикового, воспринимающего осевые нагрузки. Между подшипниками установлены дистанционные втулки двух различных диаметров.

Наружные обоймы подшипников закреплены от осевого смещения упорными фланцами, притянутыми болтами к ступице обода колеса. Внутренние обоймы зажаты круглыми гайками, навинченными на резьбовые пояски оси и действующими через опорную и дистанционную втулки.

Описание: Описание: http://stroy-technics.ru/gallery/krany_truboukladchiki/image_52.gif

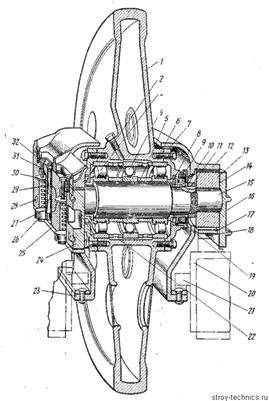

Рис. 52. Направляющее (натяжное) колесо трубоукладчика Т-3560М:

1 обод, 2 — пробка, 3 — цилиндрический роликоподшипник, 4 — шарикоподшипник, 5, 8, 22 — дистанционные втулки, 6, 28, 31, 32 — болты, 7 — упорный фланец, 9 крышка сальника, 10 — опорная втулка сальника, 11 — круглая гайка; 12 ограничительный упор, 13 и 24 — опоры оси, 14 — набор регулировочных прокладок; 15 — ось, 16 — крышка опоры, 17, 25 — полозки опоры оси, 18 — опорная планка продельной балки, 19 — резинометаллический торцовый сальник, 20 — продольная балка нижней рамы, 21 — накладка с нижней направляющей, 23 — нижний захват ограничительного упора; 26 — диск отжимной пружины, 27 — штифт, 29 — отжимная пружина, 30 — шайба отжимной пружины


Ось в сборе с ободом направляющего колеса установлена на двух опорах и закреплена от проворачивания и осевого смещения штифтами.

На опорах закреплены болтами крышки, выполняющие направляющую функцию, и болтами ограничительные упоры, снабженные нижними захватами.

Опоры постоянно отжимаются вверх под действием пружин (по две в каждой опоре). Пружины зажаты между шайбами сверху и дисками снизу, установленными своими посадочными поясками в отверстия полозков. Степень сжатия пружин регулируют болтами.

Ход опор по вертикали ограничен нижними захватами ограничительных упоров, которые охватывают направляющие накладок. Накладки приварены к балкам тележек нижней рамы.

Свободное перемещение опор своими полозками по опорным планкам продольных балок обеспечивается наличием бокового зазора между планками и крышками. Зазор регулируют прокладками.

Масляная ванна подшипников направляющего колеса уплотняется двумя торцовыми резинометаллическими сальниками. Они как и в опорном катке состоят из двух притертых друг к другу упорных колец, манжеты и пружины. Сальник помещен в упорный фланец и снаружи укрыт крышкой, приваренной к опорной втулке сальника.

Смазочный материал в масляную ванну колеса заправляют через отверстие в его ступице, закрываемое резьбовой пробкой.

Направляющее колесо трубоукладчиков ТГ-201 и ТО-1224Г выполнено аналогично колесу трубоукладчика Т-3560М и отличается от него лишь тем, что ось имеет центральный бурт, в который уперты с обеих сторон своими внутренними обоймами двухрядные роликовые подшипники. Смазочный материал подается в камеру колеса по осевому сверлению оси, как в опорных катках трубоукладчиков. Резинометаллические торцовые сальники взяты также от опорных катков.

Поддерживающие катки, являясь промежуточными опорами верхней ветви гусеницы, предохраняют ее от провисания и раскачивания при движении шасси, дают ей направление своим вращением.

На трубоукладчике Т-3560М поддерживающие катки (рис. 53) установлены по три с каждой стороны. Каждый каток опирается на ось через шариковый и цилиндрический роликовый подшипники. Каток выполнен в виде сферического ролика, к диску которого болтами прикреплена внутренняя упорная крышка.

Напрессованные внутренние обоймы подшипников от осевого смещения вправо удерживаются буртиком оси, а влево — круглой гайкой, снабженной стопорной шайбой с язычком. Между обоймами подшипников размещены дистанционные втулки.

Масляная ванна катка уплотнена резиновыми кольцами резинометаллическим сальником, помещенным в стакан. Сальник выполнен аналогично сальникам направляющего колеса и опорного катка и взаимозаменяем с ними. Смазочный материал подается к подшипникам через отверстие в наружной крышке катка, закрытое пробкой.

При установке на нижнюю раму каток вносят задней частью оси в прорезь кронштейна и затем закрепляют от проворачивания и осевого смещения болтами.

На трубоукладчиках ТГ-201 и ТО-1224Г поддерживающие катки составлены из двух венцов (по числу беговых дорожек гусеничной цепи), укрепленных на концах валика, вращающегося на опорной тумбе в двух роликовых подшипниках.

Патентное исследование

Изобретательная деятельность и ее роль в создании новой техники:

Методика проведения патентного исследования:

Что такое патент

Патент на изобретение – это документ, выдаваемый компетентным государственным органом и удостоверяющий: приоритет изобретения, авторство и исключительное право на изобретение. Действует в пределах территории того государства, ведомство которого его выдало.

По российскому законодательству заявка на выдачу патента подается автором или организацией в государственное патентное ведомство Российской Федерации (Роспатент). Выдача патента осуществляется в соответствии с нормами патентного права РФ.

По истечении двух месяцев с даты поступления заявки Патентное ведомство проводит по ней формальную экспертизу. Если по результатам последней принимается решение об отказе в выдаче патента, заявитель может подать возражение в Палату по Патентным спорам.

В случае положительного результата формальной экспертизы Патентное ведомство по ходатайству заявителя проводит экспертизу по существу. Если в результате этой экспертизы будет установлено, что изобретение, выраженное формулой, предложенной заявителем, патентоспособно, выносится решение о выдаче патента с этой формулой.

Патентоспособность

Патентоспособность юридическое свойство объекта промышленной собственности, определяющее его способность охраняться документом исключительного права (патентом) на территории конкретной страны в течение срока действия патента.

Существуют три критерия патентоспособности:

·           Полезность: изобретение должно быть полезным, в т.ч. должно действовать, быть пригодным для промышленного применения.

·           Новизна: изобретение должно быть новым (т.е. не является частью существующего уровня техники).

·           Неочевидность: изобретение должно удовлетворять требованию неочевидности (иметь изобретательский уровень).

Без согласия патентообладателя изобретение не может быть использовано. Только патентообладатель может выдать разрешение на использование изобретение или полностью уступить патент.

Виды патентов

Существуют следующие типы патентов, которые может получить изобретатель.

Патент на промышленный образец – охранный документ, выдаваемый государственным патентным ведомством Российской Федерации, подтверждающий право его обладателя на промышленный образец.

Патент удостоверяет приоритет, авторство и исключительное право его обладателя на использование промышленного образца.

Патент на селекционное достижение – документ, выдаваемый в соответствии с Законом РФ "О селекционных достижениях" и удостоверяющий исключительное право его обладателя на использование селекционного достижения.

Свидетельство на полезную модель – охранный документ, удостоверяющий приоритет, авторство полезной модели и исключительное право на ее использование выдается Патентным ведомством автору, его правопреемнику или работодателю в результате подачи заявки на выдачу свидетельства на полезную модель.

Патент на изобретение - это разновидность патента, который выдается по результатам квалификационной экспертизы заявки на изобретение. Квалификационная экспертиза (или - экспертиза по сути) устанавливает соответствие изобретения условиям патентоспособности, т.е. новизне, изобретательскому уровню, промышленной применимости.

Патент в РФ выдается: автору (авторам) изобретения, промышленного образца, полезной модели физическим и (или) юридическим лицам (при условии их согласия), которые указаны автором (авторами) или его (их) правопреемником в заявке на выдачу патента либо в заявлении, поданном в патентное ведомство до момента регистрации объекта промышленной собственности.

Части патента

Патент представляет собой комплексное описание изобретения, состоящее из документов различного типа. Патент содержит полное описание изобретения, необходимые иллюстрации, чертежи, математические расчеты, а также любую дополнительную информацию, необходимую для его полного описания.

Заявка на патентование

Правила составления, подачи и рассмотрения заявки на выдачу патента на изобретение.

http://www.sciteclibrary.ru/npdoc/VEDOM/PR_is00.HTM

Как подать заявку на изобретение через Интернет.

http://www.sciteclibrary.ru/npdoc/zayavka.htm

Что такое патентный поиск

Патентный поиск - это процесс отбора соответствующих запросу документов или сведений по одному или нескольким признакам из массива патентных документов или данных, при этом осуществляется процесс поиска из множества документов и текстов только тех, которые соответствуют теме или предмету запроса.

Патентный поиск осуществляется посредством информационно-поисковой системы и выполняется вручную или с использованием соответствующих компьютерных программ, а так же с привлечением соответствующих экспертов.

Предмет поиска определяют исходя из конкретных задач патентных исследований категории объекта (устройство, способ, вещество), а так же из того, какие его элементы, параметры, свойства и другие характеристики предполагается исследовать.

При патентном поиске сравниваются выражения смыслового содержания информационного запроса и содержания документа.

Для оценки результатов поиска создаются определенные правила-критерии соответствия, устанавливающие, при какой степени формального совпадения поискового образа документа с поисковым предписанием текст следует считать отвечающим информационному запросу.

Зачем проводить патентный поиск

Среди основных целей патентного поиска можно выделить:

·           Проверка уникальности изобретения

·           Определение особенностей нового продукта

·           Определение других сфер применения нового продукта

·           Поиск изобретателей или компании, получивших патенты на изобретения в той же области

·           Поиск патентов на какой-либо продукт

·           Найти последние новинки в исследуемой области

·           Поиск патентов на изобретения в смежных областях

·           Определение состояния исследований в интересуемом технологическом поле

·           Выяснить, не посягает ли ваше изобретение на чужую интеллектуальную собственность

·           Получить информацию по конкретной компании или состоянию сектора рынка в целом

·           Получить информацию о частных лицах, имеющих патенты на схожие изобретения

·           Поиск потенциальных лицензиаров

·           Поиск дополнительных информационных материалов

Патентный поиск является трудоёмким, но необходимым мероприятием. Он необходим не только лицам или организациям, желающим запатентовать изобретение, но и промышленным предприятиям, желающим это изобретение использовать.

Например, использование запатентованных изобретений другими юридическими и физическими лицами приводит к огромным штрафам и возможным разорением предприятий.

Что ожидать

Существует два способа проведения патентного поиска: поручить его специализирующейся на этом фирме или проводить самому, в последнем случае вся ответственность за результат будет лежать только на вас.

Патентный поиск является трудоёмким и недешёвым процессом, кроме того, результата напрямую зависит от добросовестности и квалификации экспертов, его осуществляющих.

Можно дать несколько рекомендаций тем, кто решил провести патентный поиск самостоятельно:

·           Подготовить полное описание изобретения;

·           Вести подробные записи на всём протяжении проведения патентного поиска;

·           Изучить информационные источники, не связанные с патентованием, но имеющие отношение к области применения вашего изобретения;

·           Провести небольшое исследование рынка для выявления изобретений, схожих с вашим.

Что нужно для проведения поиска

Первичный патентный поиск может быть проведён через сеть Интернет.

Кроме того, вам может потребоваться:

·           сотрудники, эксперты знающие суть патентного поиска и обученные работе с соответствующими БД;

·           печатные источники, материалы, каталоги и т.п. по патентам;

·           патентные БД;

·           дополнительная научно-техническая информация, книги, материалы.

Выбор типа поиска

Основные виды патентного поиска: предметный, именной (или фирменный), нумерационный, патентов-аналогов. Выбор типа патентного поиска определяется как необходимой глубиной поиска и временными ограничениями, так и поисковыми возможностями лица или организации, проводящих поиск.

Предметный поиск – является основным и чаще всего применяемым. При этом виде поиска формулируется техническая задача (предмет поиска), выбором рубрики (рубрик) патентной классификации ограничивается тематическая область поиска, выявляются и анализируются патентные материалы, относящиеся к ней за необходимый временной промежуток.

Именной (или фирменный) – поиск проводится в том случае, когда известны имя (имена) изобретателя (изобретателей) или названия фирм. Этот вид поиска дополняет предметный поиск.

Нумерационный поиск – осуществляется, когда известен номер охранного документа и по его номеру требуется узнать другие данные об изобретении, полезной модели, промышленном образце.

Поиск патентов-аналогов – проводится для выявления патентов, выданных в какой-либо стране и запатентованных затем в других странах, т.е. выявляются патенты, выданные в каждой стране патентования на одно и то же изобретение.

К этому виду поиска целесообразно прибегать, если найден патент, интересующий специалиста, на редком языке (например, японском), а патенты-аналоги позволяют ознакомиться с описанием этого изобретения на других более доступных языках (например, английском).

Кроме того, этот вид поиска дополняет предметный и проводится на стадии подробного ознакомления с полными описаниями к патентам.

В большинстве БД можно проводить поиск по следующим критериям:

·           систематический поиск (по индексам МКИ);

·           лексический поиск (по ключевым словам);

·           авторский поиск (по имени автора);

·           фирменный поиск (по имени заявителя);

·           поиск по публикационным данным (по номеру и дате публикации);

·           поиск по приоритетным данным (по номеру и дате конвенционной заявки);

·           поиск по заявочным данным (по номеру и дате заявки).

Шаг 4: Осуществление поиска

·           Общая стратегия

·           Печатные ресурсы

·           Интернет и сетевые ресурсы

·           Шаг 1: О патентах

·           Шаг 2: Подготовка

·           Шаг 3: Выбор типа поиска

·           Шаг 4: Поиск

·           Шаг 5: Результаты

·           Приложение 1:

·           Поиск патентов

·           и изобретений

·           в банке данных

·           Федерального

·           института промышленной собственности России

·           Приложение 2:

·           Просмотр патентов

·           и изобретений через

·           U.S. Patent

·           & Trademark Office

·           Приложение 3:

·           Бесплатный патентный

·           поиск с помощью

·           Espacenet

Общая стратегия

·           Определение области поиска и классификаторов

·           Поиск по словам и классификаторам

·           Просмотр дополнительной информации по найденным патентам (изображения, чертежи и т.п.)

·           Определение компаний и изобретателей, наиболее часто встречающихся в найденном материале, изучение их патентов в смежных областях

Печатные ресурсы

·           Журнал "Патенты и лицензии"

·           Журнал "Интеллектуальная собственность"

·           Журнал "Изобретатель и рационализатор"

·           Материалы информационно-издательского центра Роспатента

Кроме того, могут быть полезны различные методические рекомендации и самоучители по патентному поиску и патентованию.

Интернет и сетевые ресурсы

Проведение патентного поиска является сложной и долгой процедурой, но существуют бесплатные Интернет-ресурсы, которые могут помочь в достаточно сжатые сроки достигнуть наиболее эффективных результатов и получить точную информацию.

Информационно-поисковая система – это логическая система, предназначенная для нахождения и выдачи информации, в том числе при патентном поиске, в документальном или ином виде и представляющая собой совокупность информационно-поискового языка, правил переводов текстов на этот язык, общих правил поиска и критерия смыслового соответствия содержания текста информационному запросу.

Если патентный поиск по базе данных зарегистрированных объектов результатов не дал, то необходимо проводить поиск до последней поданной заявки, но это значительно дольше и дороже.

Российские БД

В настоящее время наиболее эффективным и бесплатным способом проведения патентных исследований в России является просмотр патентов и изобретений в банке данных Федерального института промышленной собственности (см. Приложение 1).

http://www.fips.ru

Всероссийский институт научной и технической информации (ВИНИТИ) предлагает платный доступ к БД (на основе реферативных журналов (РЖ)), содержащим патентную и научно-техническую информацию. Поиск возможен по библиографическим данным документов и рефератам.

http://www.viniti.msk.su/

Международный центр научной и технической информации (МЦНТИ) предлагает бесплатный доступ к нескольким БД.

http://www.icsti.su/

Всероссийский научно-технический информационный центр (ВНТИЦ) предлагает бесплатный доступ к ряду БД. В том числе, политематической БД реферативной информации о научно-исследовательских и опытно-конструкторских работах, и БД реферативной информации о кандидатских и докторских диссертациях по всем отраслям знаний, защищенных в России.

http://s1.vntic.org.ru/h2.htm

Государственная публичная научно-техническая библиотека (ГПНТБ) предлагает бесплатный доступ к БД: авторефератов диссертаций, алгоритмов и программ, электронным каталогам; каталогу ГПНТБ России, Российскому сводному каталогу по научно-технической литературе.

http://www.gpntb.ru/

БД патентных ведомств мира

Всемирная организация по интеллектуальной собственности

http://pctgazette.wipo.int

http://www.wipo.int/portal/index.html.en

Соединенные штаты Америки предлагают доступ к полнотекстовой БД патентов с 1976 года, реферативной БД патентов с 1976 года и БД товарных знаков. Возможен поиск по библиографическим данным и тексту документа, а также просмотр факсимильных копий страниц, найденных документов в графическом формате (см. Приложение 2).

http://www.uspto.gov/web/menu/search.html

Япония предлагает доступ к реферативной патентной БД (PAJ) с 1993 года (PN 05000001-11299300) на английском языке и БД товарных знаков на английском языке. Возможен поиск по библиографическим данным и тексту реферата.

http://www.ipdl.ncipi.go.jp/homepg_e.ipdl

БД AIPN содержит патентные документы Японии, опубликованные с 1995 г., а также документы США (с 1987 г.), ЕПВ (с 1994 г.) и ВОИС (с 1994 г.). Для японских документов имеется информация о членах семейства, цитированных документах и правовом статусе. Можно также ознакомиться с материалами заявки на всех стадиях экспертизы на английском языке. Доступен перевод на английский язык полного текста документа.

http://aipn.ipdl.ncipi.go.jp

Через сайт Европейской патентной организации можно произвести поиск патентных документов: Европейской патентной организации (EPO), Всемирной организации интеллектуальной собственности (WIPO), Японии, Австрии, Бельгии, Кипра, Дании, Финляндии, Франции, Германии, Греции, Ирландии, Италии, Лихтенштейна, Люксембурга, Монако, Нидерландов, Португалии, Испании, Швеции, Швейцарии, Англии (см. Приложение 3).

http://www.espacenet.com/access/index.en.html

Через сайт Всемирной организации интеллектуальной собственности (WIPO) можно произвести поиск патентных документов: Японии, Канады, США, Европейской патентной организации (EPO), Франции, Индии, Китая, стран латинской Америки и заявок PCT. Также доступны БД по международным товарным знакам, промышленным образцам и БД патентно-ассоциируемой литературы (JOPAL).

http://www.wipo.int/ipdl/en/search/pct/search-adv.jsp

Коммерческие информационно-поисковые системы

Delphion обеспечивает бесплатный доступ к БД, содержащим документы США. Заказ и пересылка копий патентных документов за плату.

http://www.delphion.com/home

Коммерческая информационно-поисковая система Questel-orbit предлагает доступ к 37 патентным БД, 19 БД по товарным знакам и 25 научно-техническим БД.

http://www.questel.orbit.com/

Фирма Derwent является мировым лидером в производстве патентных и научно-технических БД. БД WPI (World Patent index) содержит документы по фармацевтике с 1963 года, сельскому хозяйству и ветеринарии с 1965 года, пестицидам и пластмассам с 1966 года, химии с 1970 года и по всем остальным отраслям с 1974 года. В БД представлены патенты и заявки 40 стран мира.

http://www.derwent.com/

Коммерческая информационно-поисковая система STN International (The Scientific & Technical information Network) предлагает доступ к более чем 200 патентным и научно-техническим БД.

http://www.fiz-karlsruhe.de/home.html

Chemical Abstracts Service (CAS) является мировым лидером в производстве химических БД. БД Chemical Abstracts (CA) & Registry содержат 15 млн. документов и более 22 млн. химических соединений.

http://www.cas.org/

Поисковые системы

·           Яндекс – www.yandex.ru

·           Рамблер – www.rambler.ru

·           Апорт – www.aport.ru

·           Yahoo – www.yahoo.com

·           AltaVista – www.altavista.com

·           Google – www.google.ru

Изучение полученной информации

Когда вы думаете, что сделали абсолютно всё, чтобы найти соответствующие патенты, и множество их просмотрели, вы, пожалуй, можете с некоторой долей уверенности заключить, что существует прототип, полностью или частично повторяемый вашей идеей или прототипа не существует, и в этом случает ваша идея, возможно, является оригинальной.

Если очевидно, что имеется прототип вашей идеи, вы не сможете её запатентовать, и возможности её разработки ограничены. Если картина не столь ясна, только адвокат по патентным делам обладает компетентностью, чтобы разобраться в результатах ваших поисков и дать заключение, подлежит ли ваша идея защите. (Многие адвокаты по вопросам патентования первую консультацию в рамках получаса проводят бесплатно. Если вы хорошо подготовитесь, этого времени хватит на многое.)

Также желательно ответить на следующие вопросы:

·           Есть ли у запатентованных изобретений особенности, которые Вы можете включить в ваше изделие?

·           Нет ли дополнительных возможных областей применения для вашего изделия, упомянутых в патентах?

·           Содержат ли они информацию о результатах тестирования или описание элементов конструкции?

·           Включают ли они различные дополнительные материалы ссылки? (книги, статьи, и т.д.)

·           Являются ли компании, патентующие изделия в сходной с вашей области потенциальными лицензиатами для вашего изобретения?

·           Имеет ли ваше изделие преимущества перед изобретениями, найденными за время поиска (или в сравнении с уже существующими на рынке)? Почему могут купить именно ваш продукт? Постройте сравнительную таблицу особенностей вашего и найденных изобретений, чтобы определить какое и чем лучше.

·           Существует ли компания или группа компаний, имеющее существенное преимущество в этой области? Или владеющая важными патентами в этой области?

·           Существует ли изобретатель или группа изобретателей, имеющих существенное преимущество в этой области? Или владеющий важными патентами в этой области?

·           Меняется ли среднегодовое число патентов, предоставляемых в данной области или остается неизменным?

·           Существуют ли очень значимые патенты в данной области? Когда истекают их срок? Как изменится ситуация, когда это произойдет? Позволяют ли лицензионные соглашения другим компаниям производить изделие в настоящее время? Каковы сроки и условия этих соглашений?

·           Обратите внимание на патенты, процитированные в большинстве патентов, интересных вам. Существует патент, процитированный большинством из них? Изучите и его.

Оценка готовой продукции

В случае, если вы нашли патент на изобретение, которое уже реализовано в продукции и она серийно выпускается, то необходимо найти информацию по этому продукту, техническую информацию и т.п.

Значимые патенты компании-разработчика могут быть указаны в информации по данному продукту, а его специфические свойства могут также являться продуктом интеллектуальной собственности и, как следствие, защищены патентами.







© 2009 База Рефератов
