ВВЕДЕНИЕ

Длительное сохранение работоспособности оборудования и сведение к минимуму суммы затрат на его поддержание (восстановление), а также потерь основного производства, связанных с простоями оборудования из-за неисправности, требуют рациональной организации и эксплуатации и обязательного выполнения комплекса работ по его техническому обслуживанию.

Необходимость совершенствования организации технического обслуживания диктуется тем, что рациональная организация, эксплуатация и четкое выполнение комплекса требований к техническому обслуживанию являются не менее важным условием сокращения затрат и потерь основного производства и длительного сохранения оборудованием работоспособности, чем повышение организационно-технического уровня и качества ремонта. В связи с этим в деятельности производственных цехов и ремонтных служб рациональное техническое обслуживание должно стоять на первом месте, а ремонт на втором.

Основными причинами вывода оборудования из строя являются:

нарушение правил эксплуатации, в том числе перегрузка отдельных механизмов и сборочных единиц;

нарушение регулировки определенного механизма;

износ отдельных деталей (ГОСТ 23.002-78), выход из строя отдельных механизмов, потеря точности.

Если выход из строя оборудования по первым двум причинам может быть предотвращен при обеспечении должного ухода и правильной эксплуатации, то износ механизмов – явление постоянное. Осуществляя ряд технических решений, можно замедлить процесс изнашивания, но предотвратить его трудно. Различают три периода изнашивания. Процесс изнашивания в первом периоде характеризует начальную работу сопряжения период приработки его сопряженных деталей.

Величина и степень интенсивности изнашивания в период приработки зависят от качества поверхности деталей. Чем лучше обработаны и пригнаны трущиеся поверхности деталей в соответствии с условиями работы сопряжения, тем меньше их начальный износ. Второй период выражает нормальную работу сопряжения. Износ постепенно нарастает; его величина зависит от продолжительности работы сопряжения.

Далее следует третий период – область интенсивного нарастания износа, когда зазоры в сопряжении резко увеличиваются. Работа сопряжения при этом сопровождается появлением недопустимых шумов и стуков. По мере нарастания износа работоспособность механизма нарушается, и в конце концов он выходит из строя.

Задача ремонтников компенсировать износы, восстановить нормальные сопряжения, вернуть механизму его первоначальную способность к выполнению работы, для которой он предназначен.

Если ремонт выполняется при нормальном износе, он обходится сравнительно недорого; если же допускаются чрезмерные износы, т.е. сопряжение работает в третьем периоде, когда изнашивание происходит интенсивно, ремонт в этом случае носит восстановительный характер и требует значительных материальных и трудовых затрат.

Целью курсового проекта является разработка технологического процесса ремонта коробки подач станка 1М63Н.

1. ХАРАКТЕРИСТИКА РЕМОНТИРУЕМОГО ОБОРУДОВАНИЯ

1.1 Назначение и техническая характеристика оборудования

Токарно-винторезный станок 1М63Н предназначен для выполнения разнообразных работ. На этом станке можно обтачивать наружные цилиндрические, конические и фасонные поверхности, растачивать цилиндрические и конические отверстия, обрабатывать торцевые поверхности, нарезать наружную и внутреннюю резьбы, сверлить, зенкеровать и развертывать отверстия, производить отрезку, подрезку и другие операции.

Таблица 1- Технические характеристики станка 1М63Н

1.2 Устройство и принцип работы оборудования и сборочной единицы

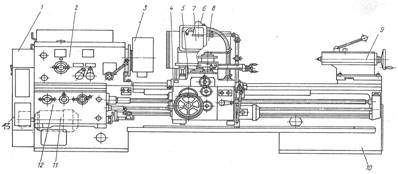

Рисунок 1 - Компоновка станка 1М63Н

Универсальный токарно-винторезный станок 1М63Н (рисунок 1) имеет следующие основные узлы:

- станину (поз.10), на которой монтируют все механизмы станка;

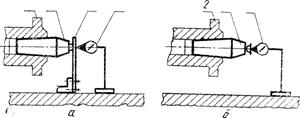

- переднюю (шпиндельную) бабку (поз.2), в которой размещают коробку скоростей, шпиндель и другие элементы;

- коробку подач (поз.12), передающую движение от шпинделя к суппорту (поз.5) с необходимым передаточным числом с помощью ходового винта (поз.15), при нарезании резьбы или ходового вала (поз.14), при обработке других поверхностей;

- фартук (поз.4), в котором вращение винта или вала преобразуется в поступательное движение суппорта (поз.5) с инструментом;

- заднюю бабку (поз.9) в пиноли которой может быть установлен центр для поддержки обрабатываемой заготовки или осевой инструмент (сверло, развёртка и т.п.) для обработки центрального отверстия в заготовке, закрепленной в патроне;

- суппорт (поз.5) служит для закрепления режущего инструмента в резцовой каретке и сообщения ему движения подачи. Суппорт состоит из нижних салазок (каретки) , перемещающихся по направляющим станка. По направляющим нижних салазок в направлении, перпендикулярном линии центров, перемещаются поперечные салазки, на которых расположена резцовая каретка с резцедержателем. Резцовая каретка смонтирована на поворотной части, которую можно устанавливать под углом к линии центров станка.

Также станок оснащается защитными ограждениями (поз. 7, 8), ограждением патрона (поз. 3), защитным кожухом (поз. 13), сменными шестернями (поз. 1), а также электрооборудование (поз. 6), электродвигатель (поз. 11).

Коробка подач (КП 2-36 01 03.31.2.32.12.01 СБ) обеспечивает настройку на следующие виды работ: нарезание резьбы метрической, дюймовой, модульной, питчевой, нарезание точных резьб и точение.

 На станке можно нарезание резьбы и спирали с шагами, не предусмотренными таблицами нарезаемых резьб, путем прямого включения ходового винта (поз.) и настройки гитары (поз.) сменных шестерен специальными шестернями.

Шестеренный механизм коробки подач состоит из наборного механизма, множетельных механизмов ходового винта (поз.) и ходового вала (поз.) и механизма выбора вида работы – нарезание резьбы или точение.

2. ПОДГОТОВКА ОБОРУДОВАНИЯ К РЕМОНТУ С РАЗРАБОТКОЙ ГРАФИКА РЕМОНТА

Перед поступлением станка в ремонт необходимо внимательно осмотреть станок и определить его дефекты. Станок осматривает техник отдела главного механика и мастер по ремонту. Перед отправкой в ремонт станок на месте установки осматривают для определения комплектности и состояния. Передаваемый станок должен быть укомплектован, как правило, всеми деталями.

Станок очищается от стружки, грязи, пыли и смазывающе-охлаждающей жидкости. Площадка около станка освобождается от деталей и вспомогательных материалов.

Перед разборкой станок отключается от электрической сети, снимаются ремни, разъединяется полумуфта вала двигателя, вывешивается табличка “не включать - ремонт”. До начала ремонта подготавливаются необходимые инструменты, приспособления и сменные детали.

Если станок на ремонт транспортируется в ремонтно-механический цех, то туда же должна быть отправлена следующая техническая документация:

- документы, прибывшие со станком с завода – изготовителя;

- акт технического осмотра перед ремонтом;

- ведомость комплекта деталей и сборочных единиц, направляемых в ремонт вместе со станком.

Большое значение при составлении акта техосмотра перед ремонтом имеет опрос рабочих-станочников, работающих на данном станке, а также слесарей-ремонтников, обслуживающих станок во время его эксплуатации и проведения осмотров.

Разработка графика расчета

Исходные данные:

Модель станка 1М63Н;

Категория ремонтосложности – Rм = 12,5.

Год выпуска 1992г.;

Масса станка 4400кг;

Точность станка Н.

Определяем структуру ремонтного цикла [2, c.41, табл. 1,5]

КР – ТР – ТР – ТР – ТР КР Определяем продолжительность ремонтного цикла Тцр,час [2, с.44, табл. 1,4]

Тцр = 16800∙Ком∙Кми∙Ктс∙Кнс∙Кв∙Кд;                                        (1)

где Тц.р - продолжительность цикла, час; [2, c.47, табл. 1,4]

16800 – базовая продолжительность цикла;

Ком - коэффициент, зависящий от обрабатываемого материала;

Ком = 1,0; [2, c.47, табл. 1,4]

Кми - коэффициент, зависящий от применяемого материала инструмента;

Кми = 1,0; [2, c.47, табл. 1,4]

Ктс – коэффициент, зависящий от класса точности станка;

Ктс = 1,0; [2, c.47, табл. 1,4]

Кнс – коэффициент, зависящий от категории массы станка;

Ккс = 1,0; [2, c.47, табл. 1,4]

Кв – коэффициент, зависящий от возраcта станка и порядкового номера планируемого ремонтного цикла;

Кв = 0,7; [2, c.47, табл. 1,4]

Кд–коэффициент, зависящий от года выпуска оборудования;

Кд = 1,0; [2, c.47, табл. 1,4]

Тцр=16800∙1∙1∙1∙1∙0,7∙1 = 11760 час

Определяем продолжительность межремонтного периода Тмр, месс.:

Тмр = 12Тцр / SF(n+1);                                                                (2)

где S - сменность работы станка;

S = 2;

F – действительный фонд времени работы станка;

F = 1955;

n – принятое число плановых ремонтов в ремонтном цикле;

n = 4.

Тмр = 12∙11760/ 2∙1955(4+1) = 7,5 мес.

Определяем продолжительность межосмотрового периода То, месс.:

То = Тмр / Омр +1;                                                                     (3)

То = 7,5 / 1 +1 = 4 мес.

График планово-предупредительного ремонта строиться (таблица 2) на основании расчетных данных ремонтного цикла, межремонтных и межосмотровых периодов и принятой структуры ремонтного цикла для данного оборудования.

Таблица 2- График планово-предупредительного ремонта

В 2008 году по структуре ремонта и технического обслуживания предусматривается для станка 1М63Н: один осмотр в июне, один текущий ремонт в феврале и один капитальный ремонт в октябре.

3. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС РАЗБОРКИ

Операция разборки - операция разборки ремонтные операции, производимые по определенной технологии для каждого агрегата.

Перед разборкой станка нужно ознакомиться с его устройством, назначением и взаимодействием его сборочных единиц и деталей. Если это трудно осуществить обследованием станка, необходимо ознакомиться с инструкциями и чертежами, которые по данному станку имеются, и только после этого приступить к разборке. Точно так же и перед разборкой той или иной сборочной единицы следует хорошо изучить её внутреннее устройство и способы крепления отдельных деталей, установить порядок и методы разборки.

Перед разборкой, а так же в процессе разборки сложных и ответственных механизмов станка рекомендуется составлять их схемы, особенно в тех случаях, когда ремонтник впервые имеет дело с подобными устройствами. При разборке следует наносить на нерабочие торцовые поверхности деталей цифровые метки, облегчающие подбор деталей к сборке и саму сборку.

В первую очередь снимают узлы, препятствующие снятию других узлов, строго соблюдая при этом правила безопасности труда и обеспечивая сохранность оборудования. Разборку начинают со снятия кожухов, крышек, защитных щитков, скребков и других деталей, ограничивающих доступ к разбираемым узлам и механизмам. Затем освобождают стопорные винты, выпрессовывают штифты точного фиксирования взаимного расположения деталей и узлов, после чего продолжают разборку. При разборке детали надо снимать аккуратно, без перекосов и повреждений; при необходимости приложения определенных усилий по деталям наносят удары молотком, пользуясь подставками или выколотками из древесины либо мягкого металла.

Каждый станок может быть расчленён на узлы, подузлы, комплекты, детали. Расчленение станка на сборочные единицы облегчает построение технологического процесса разборки и облегчает осуществление разборки каждого узла в отдельности.

Перед проектированием технологического процесса разборки изделия оставляют схему его разборки. Схемы разборки по сравнению с другими формами записи имеют достоинства - наглядность и простоту пользования.

Разборку коробки подач производим в следующей последовательности:

Извлечь втулку (поз. 3) и иглу (поз. 4), снять крышку (поз. 2). Выпрессовать втулку (поз. 9), извлечь стопорное кольцо (поз. 72), выпрессовать стакан (поз. 8) и извлечь подшипник (поз. 77) выпрессовать втулку (поз.11) и извлечь шпонку (поз. 82).

Извлечь комплект 1 (вал шлицевой (поз. 10) в сборе) и разобрать его на детали:

- выпрессовать зубчатое колесо (поз. 7);

- снять втулку (поз. 6);

- выпрессовать зубчатое колесо (поз. 5).

Выбить штифт (поз. 87), извлечь втулку (поз. 23) и снять втулку (поз. 14). Выпрессовать втулку (поз. 15), подшипник (поз. 73), стакан (поз. 16), подшипник (поз. 77).

Извлечь комплект 2 (вал шлицевой (поз.13) в сборе) и разобрать его на детали:

 - извлечь шпонку (поз.85);

- выпрессовать подшипник (поз.77);

- снять втулку (поз.24);

- выпрессовать подшипник (поз.)73;

- снять втулку (поз.18);

- выпрессовать зубчатое колесо (поз.21);

- снять втулку (поз.20);

- выпрессовать зубчатое колесо (поз.21).

Извлечь комплект 3 (стакан (поз.22) в сборе) и разобрать его на детали:

- снять стопорное кольцо (поз.68);

- выпрессовать подшипник (поз.75);

- снять стопорное кольцо (поз.71);

- выпрессовать подшипник (поз.77);

Выбить штифт (поз.86), извлечь втулку (поз.25).

Извлечь комплект 4 (вал (поз.46) в сборе) и разобрать его на детали:

- выпрессовать стакан (поз.44);

- выпрессовать подшипник (поз.77);

- выпрессовать подшипник (поз.76);

- снять стопорное кольцо (поз.69);

- снять стопорное кольцо (поз.69);

- выпрессовать подшипник (поз.76).

Выкрутить винт (поз.65), выпрессовать зубчатое колесо (поз.45), извлечь шпонку (поз.83), и снять встакан (поз.43), выпрессовать подшипник (поз.74). Выпрессовать зубчатое колесо (поз.42) и извлечь шпонку (поз.83).

Извлечь комплект 5 (вал (поз.41) в сборе) и разобрать его на детали:

- выкрутить винт (поз.64);

- выпрессовать зубчатое колесо (поз.37);

- извлечь шпонку (поз.83);

- выпрессовать зубчатое колесо (поз.37);

- снять кольцо (поз.40);

- выпрессовать зубчатое колесо (поз.37);

- снять кольцо (поз.40).

Извлечь крышку (поз.27) и крышку (поз.28) выпрессовать подшипник (поз.75).

Извлечь комплект 6 (вал шлицевой (поз.47) в сборе) и разобрать его на детали:

- выпрессовать зубчатое колесо (поз.29);

- выпрессовать зубчатое колесо (поз.30);

- выпрессовать зубчатое колесо (поз.31);

- выпрессовать зубчатое колесо (поз.32);

- выпрессовать зубчатое колесо (поз.33);

- выпрессовать зубчатое колесо (поз.33);

- снять стопорное кольцо (поз.70);

- снять кольцо (поз.35);

- снять втулку (поз.33);

- выпрессовать подшипник (поз.79);

- выпрессовать подшипник (поз.79).

Выпрессовать подшипник (поз.76), снять стопорное кольцо (поз.67) и выпрессовать подшипник (поз.76).

Снять крышку (поз.52), выпрессовать подшипник (поз.76).

Извлечь комплект 7 (вал шлицевой (поз.17) в сборе) и разобрать его на детали:

- выпрессовать зубчатое колесо (поз.54);

- снять втулку (поз.53);

- извлечь шпонку (поз.80);

- выпрессовать втулка (поз.55);

- выпрессовать зубчатый блок колес (поз.58);

- выпрессовать зубчатое колесо (поз.57);

- извлечь шпонку (поз.81);

- выпрессовать зубчатое колесо (поз.56).

Выпрессовать зубчатое колесо (поз.59), выпрессовать подшипник (поз.76), снять кольцо (поз.60), выпрессовать подшипник (поз.78).

Выкрутить винт (поз.66), снять стакан (поз.48), извлечь стопорное кольцо (поз.69), выпрессовать подшипник (поз.76).

Извлечь комплект 8 (вал шлицевой (поз.61) в сборе) и разобрать его на детали:

- выпрессовать зубчатое колесо (поз.49);

- выпрессовать зубчатое колесо (поз.50);

- выпрессовать подшипник (поз.76);

- выпрессовать подшипник (поз.76);

- снять стопорное кольцо (поз.69);

- снять втулку (поз.12);

- выпрессовать муфту (поз.88);

- извлечь шпонку (поз.80);

- выпрессовать зубчатое колесо (поз.63);

- извлечь шпонку (поз.84);

- снять втулку (поз.62);

- снять втулку (поз.10);

- выпрессовать подшипник (поз.75);

- снять стопорное кольцо (поз.68);

- выпрессовать подшипник (поз.75);

- выпрессовать зубчатое колесо (поз.51);

- выпрессовать подшипник (поз.77);

- выпрессовать подшипник (поз.77);

- снять втулку (поз.26);

- снять втулку (поз.12).

Коробка подач Комплект Деталь

Рисунок 2 - График разборки коробки подач станка 1М63Н

Продолжение рисунка 2 - Коробка подач Комплект Деталь

Продолжение рисунка 2 - Коробка подач Комплект Деталь

Продолжение рисунка 2 - Коробка подач Комплект Деталь
