Реферат: Автотранспортные средства с гидроманипуляторами

Реферат: Автотранспортные средства с гидроманипуляторами

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН

Казахский национальный технический университет имени К.И. Сатпаева

Институт Машиностроения

РЕФЕРАТ

на тему:

Автотранспортные средства с гидроманипуляторами

Выполнил: Боровский А.Ю.

Проверил: к.т.н., доцент

Ганижан Имранович Куанышев

Алматы 2009


Содержание

Введение

1. Общая информация

2. Разновидность автомобилей с КМУ

3. Анализ производителей

4. Устройство и принцип действия кранов-манипуляторов

5. Сменные рабочие органы

Заключение

Список литература


Введение

К началу XXI столетия весь цивилизованный мир пришел к пониманию того, что лучше грузовика может быть только грузовик с краноманипуляторной установкой (КМУ). По данным западных статистиков, в Европе каждый пятый грузовой автомобиль оснащен КМУ. Взращенные на принципах капиталистического хозяйствования тамошние предприниматели давно подсчитали выгоду, которую можно извлечь из грузовика, имеющего КМУ. Он выполняет работу сразу двух машин – собственно транспортного средства и подъемного крана (или экскаватора – в случае если КМУ оборудована грейферным ковшом). Таким образом, не нужно тратить деньги на приобретение (или аренду) стороннего погрузочного устройства, на топливо для его работы, на заработную плату его оператора и т.д. Да и места автомобиль с КМУ займет вдвое меньше, чем грузовик и кран. Для плотной городской застройки это особенно актуально. Действительно, подавляющее большинство бортовых грузовиков, а также весьма заметное количество самосвалов оснащено КМУ. Если отбросить грузовики для магистральных перевозок, а также всевозможную спецтехнику, смонтированную на автомобильных шасси, то получается, что чуть ли не каждый грузовик имеет КМУ. Конечно, не только европейцы преуспели в эксплуатации грузовых автомобилей с КМУ. Очень широко такая техника применяется в Японии.


1. Общая информация

Манипулятор ИНМАН 240

Кран-манипулятор - это техническое средство, представляющее собой разгрузочно-погрузочный аппарат, имитирующий функции человеческой руки. Сам термин "манипулятор" обозначает техническое средство для управления пространственным положением орудий и объектов труда. Наиболее простым и понятным аналогом является человеческая рука, имеющая много степеней свободы при большой силе и простом устройстве. Воссоздать в технике устройство, аналогичное работе человеческой руки не так уж и сложно. Подобные устройства известны еще с начала 20-го века. Именно в 20-м веке активно развивалась наука робототехника, которая сегодня трансформировалась в довольно сложную теорию автоматического управления.

Краны-манипуляторы являются одновременно грузоподъемным и транспортным средством, отличающимся большими технологическими возможностями. Это позволяет использовать автомобиль для перевозки самой краново-манипуляторной установки (КМУ) к месту производства погрузочно-разгрузочных работ, но и для транспортировки грузов.

Кран-манипулятор - грузоподъемная машина, состоящая из краноманипуляторной установки (КМУ), смонтированной на транспортном средстве.

Краноманипуляторная установка (КМУ) - подъемное устройство, включающее стреловое оборудование, грузозахватные органы, механизмы, систему управления и опорную раму.

Кран-манипулятор – универсальная машина, которую можно установить на любой грузовой автомобиль.

Типы грузоподъемных кранов-манипуляторов и их основные составные части

Краны-манипуляторы классифицируются

по типу транспортного средства:

на автомобильные, пневмоколесные, короткобазовые, гусеничные, на специальном шасси, на шасси колесного и гусеничного тракторов, рельсовые, железнодорожные, переставные, прицепные, самоустанавливающиеся, устанавливаемые на фундаменте.

по типу стрелового оборудование:

с жесткой (шарнирной) подвеской грузозахватного органа - грузозахватный орган (крюка, захвата и т.д.) шарнирно закреплен на оголовке стрелы;

с гибкой (канатной) подвеской грузозахватного органа (крюка, захвата и т.д.) - с грузовой лебедкой.

Назначение кранов-манипуляторов

Краноманипуляторная установка может быть смонтирована как за кабиной автомобиля, так и позади кузова. Такое транспортное средство может буксировать еще и прицеп, а площадь для производства погрузочно-разгрузочных работ увеличена. Расположение краноманипуляторной установки позади кузова часто используется для комплектации автомобилей аварийных служб.

Кран-манипулятор можно установить на гусеничное шасси – такая машина пригодна для работ на бездорожье.

Краны-манипуляторы предназначены для производства погрузочно-разгрузочных работ, погрузки и разгрузки транспортного средства, на котором установлены. Они компактно складываются в транспортном положении, имеют малый вес и монтируются практически на все грузовые автомобили. Масса манипулятора, как правило, не превышает 20-25% полезной грузоподъемности базового автомобиля, что обеспечивает эффективное использование автомобиля по прямому назначению - для перевозки грузов.

Краны-манипуляторы предназначены в первую очередь для механизации погрузочно–разгрузочных работ: подъема и перемещения грузов как одиночных, так и в контейнерах, пакетах и на поддонах, а также мелкокусковых, лесных ассортиментов и прочих длинномеров, металлического скрапа и других. Кран-манипулятор на автомобиле эффективно используются при производстве монтажных работ, на малоэтажном строительстве, при ремонтно-восстановительных работах, на рассредоточенных объектах, при работе в стесненных условиях.

Обладая высокой маневренностью, точностью движений автомобиль, имеющий кран-манипулятор упрощает процесс погрузочно-разгрузочных работ. Совмещение автомобиля и крана-манипулятора позволяет сэкономить средства и время.

Применение кранов-манипуляторов позволяет вдвое сократить количество автомобилей для доставки грузов за счет ликвидации непроизводительных простоев в ожидании погрузки и разгрузки, ускорить доставку и отказаться в большинстве случаев от использования стреловых, башенных и других кранов при погрузо-разгрузочных работах.

Грузоперевозки крупнотоннажных грузов невозможно осуществить без привлечения автокрана. Грузовики, оснащенные манипуляторными установками, позволяют перевозить самые различные грузы: от стройматериалов до бытовок, оборудования и техники.

Кран манипулятор может эффективно использоваться в малоэтажном строительстве.

Обладая высокой маневренностью, точностью движений автомобиль, имеющий кран-манипулятор упрощает процесс погрузочно-разгрузочных работ.

Единственным недостатком, которым обладают краны-манипуляторы, следует считать небольшую или среднюю грузоподъемность. По этим показателям краны-манипуляторы автономного типа значительно уступают стационарному строительному оборудованию. Но, следует учитывать, что по своему назначению два этих типа специальной техники существенно отличаются друг от друга.

Область применения кранов-манипуляторов:

перевозка деревьев, перевозка бытовок, перевозка станков, перевозка ракушек;

погрузка-разгрузка и перевозка различных крупногабаритных грузов;

перевозки негабаритных грузов;

перевозки бытовок;

транспортировки станков, различного оборудования и спецтехники;

перевозки деревьев, гаражей, торговых палаток и т.п.

перевозки стекол;

аварийных и неисправных автомобилей.

Дополнительное оборудование

Краны-манипуляторы могут комплектоваться различным сменным оборудованием, гидравлическими захватами для штучных грузов и контейнеров, грейферами для сыпучих и мелко кусковых материалов, люлькой для подъема людей и т.д. Краны-манипуляторы эффективно используются в коммунальном хозяйстве, на малоэтажном строительстве, на ремонтно-восстановительных работах, на рассредоточенных объектах и в тесненных условиях, с успехом заменяя стреловые самоходные краны и автоподъемники (вышки).

Для выполнения грузоподъемных работ на кране-манипуляторе могут быть установлены один или несколько крюков. Главный крюк наибольшей грузоподъемности крепится на выдвижной секции стрелы и служит для работы с большими грузами в пределах грузовых характеристик подъемного крана. На концевых секциях удлинителей стрел крана-манипулятора могут быть установлены дополнительные крюки для работы с малыми грузами и на больших вылетах.

Категорически запрещено превышать грузоподъемность крюков краноманипулятора во избежание поломки крана или падения груза.

Монтаж

В зависимости от транспортного средства, на котором установлен кран-манипулятор, он оснащается одноступенчатыми или двухступенчатыми выносными опорами с базой до 5.6 м, дополнительно еще двумя гидроопорами. По заказу управление рабочими операциями осуществляется с земли с одного из двух пультов, расположенных по обе стороны транспортного средства, или с колонны, где в этом случае устанавливается сиденье оператора. Также краны-манипуляторы могут быть оборудованы электрогидравлической системой дистанционного управления, позволяющего управлять краном-манипулятором с расстояния.

Базовый грузовой автомобиль крана-манипулятора

Базовый автомобиль крана-манипулятора подвергается следующим доработкам.

·           На собственную раму грузового автомобиля установлена дополнительно силовая промежуточная рама.

·           Кузов автомобиля укорочен или смещен.

·           На коробку перемены передач установлена коробка отбора мощности (КОМ) крана-манипулятора с гидронасосом.

·           Доработана пневматическая и электрическая системы автомобиля (установлены электропневмоклапан, кнопка включения КОМ и крана-манипулятора).

Уход за кранами манипуляторами. Грамотное обслуживание любой техники – залог производительности, рентабельности оборудования, который буквально находится в руках ее владельца. Краны манипуляторы - довольно неприхотливые технические средства, которыми оборудовано большинство современных самоходных строительных машин в Европе и на Западе. Но даже в условиях умеренного климата они могут подвергаться воздействию значительных перепадов температуры. В инструкциях эксплуатации всегда указываются условия эксплуатации и рекомендации по уходу за машиной для оператора. Там дается досконально расписанное техническое обслуживание всех систем и узлов привода, основных узлов и механизмов.

Проверка исправности должна производиться регулярно. При необходимости некоторые простейшие операции необходимо делать ежедневно. Это может быть проверка смазки уплотнений гидроцилиндров, проверка исправности привода, проверка электропроводки, уровня масла в гидропневмосистеме и т.п. Со временем появляется опыт и выявляются наиболее частые проблемы, возникающие в манипуляторах, поэтому осмотр не будет занимать много времени.

В зависимости от типа привода манипулятора уход может быть различным. Для каждого отдельного вида двигателя существуют разные условия эксплуатации и параметры работы. Своевременное и правильное обслуживание на протяжении всего срока эксплуатации манипулятора позволит значительно продлить срок службы и поддержать уровень работоспособности на высоком уровне.

2. Разновидность автомобилей с КМУ

1) Сортиментовоз с кран-манипулятором

Сортиментовоз с кран-манипулятором на шасси автомобилей КАМАЗ 53229 (6x4), 53228 (6x6), 43118 (6x6) предназначен для перевозки лесоматериалов и других длинномерных грузов длиной от 2 м до 6 м.

На автомобиле установлена специальная сортиментовозная площадка с кониками и заградительный щит кабины.

Возможна установка гидроманипуляторов: Синегорец 75, ЛВ-185-10, Epsilon Palfinger и других.

Комплектация кран-манипуляторов: Ротатор с челюстным захватом. Место установки: За кабиной или на заднем свесе рамы

Управление гидроманипулятора: Сидение оператора на колонне кран-манипулятора. Возможно комплектация дистанционным пультом управления. Обеспечивает погрузку/выгрузку сортамента на железнодорожные платформы и полувагоны.

2)Ломовоз (металловоз) с кран-манипуляторной установкой на шасси автомобиля КАМАЗ-53229-1064 (65115)

Назначение: погрузка металлолома краном-манипулятором, оснащенным специальным многолепестковым грейферным захватом. Транспортировка металлолома и самосвальная разгрузка.

Возможна установка гидроманипуляторов:

E90Z79 EPSILON –PALFINGER (Австрия), Синегорец 75, ЛВ-185-14 «Атлант» (г.Майкоп) и HIAB (Швеция)

3)Эвакуатор

Эвакуаторы предназначены для перевозки (эвакуации) автотранспортных средств. Погрузка и разгрузка осуществляется с помощью крано-манипуляторной установки.

Платформа эвакуатора представляет из себя цельносварную металлическую конструкцию выполненную из гнутых и горячекатаных профилей. Масса перевозимого груза не более 3200 кг.

Оборудование:

крано-манипуляторная установка грузоподъемностью до 5 тонн.

В качестве грузозахватного органа используется траверса «паук» с устройством горизонтирования. При погрузке транспортного средства используют специальные захваты, закрепляемые на колесах автомобиля. Для перевозимых транспортных средств на платформе предусмотрены четыре противооткатных упора, которые фиксируются в пазах платформы. При транспортировке транспортного средства на дальние расстояния используются проушины (рым-болты) для обвязки транспортного средства стяжными ремнями, установленные в задней части платформы.

Автомобиль может быть оборудован кранами манипуляторами производства, PALFINGER (Австрия), PM (Италия), Инман (Россия).

4)Автомобиль самосвал c кран-манипуляторной установкой

Автомобиль-самосвал предназначен для перевозки различных сыпучих строительных, промышленных и сельскохозяйственных грузов. Разгрузка осуществляется на две боковые стороны и назад. Боковые борта состоят из двух частей с верхней и нижней навеской. Открывание и закрывание нижней части борта на 90 градусов производятся вручную. Задний борт выполнен из двух частей в виде распашных ворот с боковой навеской на стойках, открывается на 130°. Преимуществом данной конструкции является возможность перевозки длинномерных грузов до 6,5м, а также возможность ручной разгрузки назад (без подъема платформы).

Базовое шасси: КАМАЗ 65117 (6*4)

КАМАЗ 65115 (6*4)

КАМАЗ 43118 (6*6)

Крано-манипуляторная установка ИМ-150

5)Бортовые автомобили с кран-манипулятором

Кран манипулятор автомобильный на базе автомобиля Камаз предназначен для выполнения погрузочно-разгрузочных работ, монтажа оборудования и транспортировки груза.

Гидроманипулятор компактно складываются в транспортном положении, имеют малый вес и монтируются практически на все грузовые автомобили. Масса автомобильного кран манипулятора, как правило, не превышает 10-20% полезной грузоподъемности базового автомобиля, что обеспечивает возможность эффективно использовать автомобиль по прямому назначению для перевозки грузов. Кран манипулятор может быть смонтирован за кабиной автомобиля Камаз или на заднем свесе рамы. Место установки кран манипулятора зависит от назначения автомобиля и технических характеристик автомобиля.

3. Анализ производителей

1)ЗАО «Инман» Россия

Производство кран манипуляторных установок освоено в 1992. ЗАО «Инман» является крупнейшим производителем крюковых кран манипуляторных установок в РФ. Производятся кран манипуляторные установки (гидроманипуляторы) грузоподъемности от 990 кг до 9 тонн. Специальные кран-манипуляторы для эвакуаторов и установки специальной навески. Основные потребители: нефтегазовые компании СНГ, МО РФ, МЧС, строительные фирмы и т.п. В целях повышения надежности и долговечности в гидроманипуляторах сохранены элементы гидравлики от ведущих фирм Швеции, Италии, Финляндии.

Гидроманипуляторы производства ЗАО «ИНМАН» имеют современную конструкцию с Z-образным складыванием, что позволяет производить монтаж КМУ на различные транспортные средства: автомобили, тракторы, болотоходы и пр., а также устанавливать их на фундамент и металлоконструкции. В целях увеличения надежности и долговечности работы вся гидравлика комплектуется элементами ведущих мировых производителей, а металлоконструкции выполнены из высококачественной стали, в т.ч. и импортной.

В зависимости от пожелания заказчика управление КМУ может осуществляться с сидения на колонне или с земли, причем управление дублировано, так что оператор может находиться с удобной стороны автомобиля. В последнее время все больший спрос приобретает дистанционное управление, увеличение цены от использования которого уже незначительно.

Все стрелы имеют 6-гранный профиль, что увеличивает их жесткость, позволяет легко центрировать их при телескопировании, обеспечивает прямолинейность движения при выдвижении.

При минимальных размерах в транспортном положении за счет применения телескопических стрел возможно обеспечить максимальный вылет в рабочем состоянии до 18,0 м. Количество телескопических секций, выдвигаемых гидроцилиндрами, может достигать 4.

Использование в гидравлике пропорциональных распределителей обеспечило плавную, надежную работу с регулированием скорости движения и точным позиционированием. Это позволяет использовать краны-манипуляторы производства ЗАО «ИНМАН» не только при погрузке-разгрузке, но и при монтажных работах.

ИНМАН ИМ 50

Марка: ИНМАН
Модель: ИМ 50
Класс техники: легкий
Полная масса: 1050

Краноманипуляторная установка ИМ 50 предназначена для ремонтно-восстановительных, монтажных и погрузочно-разгрузочных работ.

2)Фирма HIAB один из мировых лидеров по производству кран манипуляторов.

HIAB — один из мировых лидеров по производству кран манипуляторов. HIAB предлагает 400 модификаций кран-манипуляторных установок (КМУ). Подъемный момент кран-манипуляторов HIAB лежит в диапазоне от 1 до 80 т/м, а вылет стрелы — от 2 до 27 м. Краны манипуляторы HIAB устанавливаются на российские и импортные шасси как за кабиной, так и на заднем свесе автомобиля. Кран манипуляторы HIAB рассчитаны на работу при температуре окружающей среды от –40°С до +40°С. Краны манипуляторы HIAB могут быть оснащены дополнительным оборудованием, таким как палетные вилы, захват для кирпича, двухчелюстной ковш, бур, лебедка, гусек.

Краны манипуляторы HIAB известны своей прогрессивной технологией, а так же безопасностью, надёжностью, небольшим весом, высокой производительностью, точностью.

HIAB производит как кран манипуляторы со складывающейся стрелой, так и телескопические краны с тросовой подвеской грузозахватного органа. Заводы расположены в Финляндии, Испании, Корее.

Компания HIAB предлагает своим заказчикам не только оборудование, но и техническое обслуживание, ремонт и обеспечение запасными частями для поддержания производительности оборудования на протяжении всего срока эксплуатации. HIAB имеет сеть дилеров по сервису во всех регионах России и постоянно её развивает, чтобы не только поставлять КМУ в кратчайшие сроки, но и обеспечивать эффективную послепродажную поддержку продукции на всей территории СНГ.

HIAB входит в корпорацию Cargotec – мировой лидер на рынке обработки и перемещения грузов.

ТАБЛИЦА НАГРУЗОК для HIAB 166E-4CLX

Виртуальная кабина безопасности от «Hiab»

Компания «Hiab», входящая в корпорацию «Cargotec», разработала для Европы систему защиты оператора от опасности во время управления краном «OPS». Это достигается за счет ограничения движений крана в зоне «виртуальной кабины безопасности». Испытания системы проводились в Австралии, причем в таких экстренных ситуациях, которые вряд ли могут возникнуть у операторов кранов в Европе. Специальные датчики движения стрелы крана не позволят ей войти в зону безопасности оператора. Размер и положение «виртуальной кабины безопасности» можно легко отрегулировать в зависимости от выбранной вами модели крана.

Установка этой системы никак не влияет на эффективность работы крана, а также на комфорт оператора, что, несомненно, является ее преимуществом. Отключается система простым нажатием клавиши, которая находится рядом с рычагом управления. Система приводится в действие, как только оператор наступает на платформу, и отключается, как только сходит с нее.

3)Кран манипуляторы Palfinger (Австрия)

Из всего многообразия зарубежных фирм, занятых выпуском кран манипуляторных установок и гидроманипуляторов различного назначения, на рынке наиболее в полном объеме представлена фирма PALFINGER. Концерн Palfinger является крупнейшим производителем кран-манипуляторов, гидроманипуляторов и гидробортов в Европе. В Западной Европе каждый третий гидравлический кран манипулятор произведен концерном Palfinger. За год PALFINGER выпускает более 16 000 гидроманипуляторов, что составляет четверть мирового объема производства кран манипуляторов.

Кран манипулятор Palfinger — это прекрасный выбор от ведущего производителя кран манипуляторов и гидроманипуляторов — Австрийского концерна Palfinger.

Срок службы конструкции гидроманипулятора более 15 лет

РВД расположен внутри конструкции манипулятора, что исключает повреждения маслоприводов и РВД

Рабочие температуры от – 40 до + 40 град.

Высокая скорость работы

Увеличенная грузоподъемность за счет рычажной подвески подъемного цилиндра. Удобство в эксплуатации. Простота в обслуживании

4)FASSI третий по величине производитель кранов-манипуляторов в Европе. Кран-манипуляторы FASSI представлены на Российском рынке с 1996 года. Многолетний опыт работы в сфере производства кран-манипуляторов позволяет FASSI предложить максимальную безопасность работы при оптимальной производительности гидроманипулятора. Конструкция кран манипулятора создана в соответствии со стандартом DIN 15018 и классификации усталостных тестов Н1ВЗ.

Кран-манипулятор FASSI используется для погрузо-разгрузочных работ и монтажно-демонтажных работ.

Модельный ряд кран-манипуляторов Fassi достаточно широк и захватывает диапазон грузового момента от 1,10 тм (серия МИКРО) до 113 т/м (серия П 500). При производстве крана-манипулятора используется высокопрочная и износостойкая сталь марки WELDOX 900, не теряющая своих свойств при низких температурах (до –60 °С). Может быть использовано любое навесное оборудование: палетные вилы, бурильное оборудование, ковши, лебедки и т.п. (за исключением люльки).

5)Кран-манипуляторы Amco Veba (Италия)

Аmco Veba это более 240 моделей с грузовым моментом от 1 до 80 т/м и вылетом стрелы от 1 до 27 м. Кран манипулятор Amco Veba производятся серий: Стантарт, «Т» и «С».

Отличительные преимущества кран-манипуляторных установок Amco Veba:

Конструкция кран-манипуляторов Amco Veba основана на гидросистемах без применения электроники. Это значительно облегчает обслуживание кран-манипулятора и повышает его надёжность. На кран-манипуляторах Amco Veba средней и большой грузоподъёмности применяется устройство ограничения нагрузки, исключающее опрокидывание автомобиля с кран-манипулятором во время работы.

6)Кран-манипулятор UNIC (Япония)

Краноманипуляторные установки, производства японской фирмы «FURUKAWA UNIC CORPORATION», известны в мире под брендом «UNIC». Кран манипулятор UNIC — это гидравлические краны с полноповоротной телескопической стрелой и тросовой подвеской крюка. В отличии от кран-манипулятора, не имеющих тросовой подвески грузозахватного органа, кран-манипулятор UNIC имеют следующие преимущества:

1. Простота конструкции: меньшее количество узлов и шарниров. Следовательно, меньше деталей подверженных износу, и как соответственно — повышение надежности и удешевление сервисного обслуживания.

2. Точное позиционирование груза за счет наличия тросовой подвески крюка, в отличие от обычного гидроманипулятора, не имеющего данной опции. Груз опускают на подготовленную поверхность с минимальной погрешностью благодаря возможности поворачивать груз в пространстве и возможности контролировать процесс опускания, корректируя его путем оттягивания троса.

3. Опускание груза строго вертикально по прямой, в отличии от траектории манипулятора жесткой конструкции.

4. Возможность подъема и опускания груза из-за препятствия (заборы, стены либо иные препятствия).

5. Возможность работы с грузами ниже уровня земли (колодцы, карьерные работы и т. д.).

6. Возможность использования крановых установок UNIC в различных областях: строительство, озеленение, грузоперевозки, и т. д.

7. Многозвенная система безопасности кран манипулятора UNIC, состоящая из датчика длины телескопирования стрелы, датчика угла наклона стрелы, позволяет точно отслеживать вес поднимаемого груза и запрещает работу с массами превышающими номинальную грузоподъемность.

7) Синегорец от Златоустовского машиностроительного завода

Основные составляющие обеспечивающие качество и надежность гироманипуляторов Синегорец:

Гидросистема крана-манипулятора,разработанная ОАО Златмаш, обеспечивает скорость работы гидроманипулятора (погрузка/разгрузка), а также плавность, то есть гарантирует отсутствие срывов.

Конструктивные особенности крана-манипулятора и запатентованная колонна позволяют выдерживать критические нагрузки во время работы манипулятора.

Система гидрозамков грейфера обеспечивают безопасность и стабильность при работе навесного оборудования. Грейфер для металлолома оснащен 6-ю гидрозамками на 6-ти гидроцилиндрах, что позволяет не прерывать работу при выходе из строя даже 4-х гидроцилиндров.

Златоустовский машиностроительный завод на протяжении 15 лет занимается разработкой и выпуском крано-манипуляторных установок (гидроманипуляторов "Синегорец").

Новый модельный ряд гидроманипуляторов "Синегорец" отличается улучшеной эргономикой и тщательно проработанной компоновкой элементов гидросистемы, обеспечивающей надежную защиту от механических повреждений узлов системы, трубопроводов и РВД

Предприятие выпускает кран-манипулятор "Синегорец-110", "Синегорец-75", "Синегорец-25", с навесным оборудованием (крюк, грейфер для леса, грейфер для металлолома, грейфер для сыпучих материалов).

Продукция Златоустовского машиностроительного завода испытывается по системе менеджмента качества оборонного предприятия, проводятся квалифицированные испытания в Государственном Ракетном Центре "КБ имени академика В.П. Макеева" на подтверждение стойкости КМУ к атмосферным воздействиям (температура окружающей среды от -40 до +50 градусов, осадки и т.д.), что позволяет достичь высшего уровня качества, надежности и безопасности.

Златоустовский машиностроительный завод имеет возможность изготовления:

автомобиль - металловоз на шасси КАМАЗ с КМУ "Синегорец";

автомобиль - трубовоз на шасси УРАЛ с прицепом - роспуском с КМУ "Синегорец";

автомобиль - сортиментовоз (лесовоз) на шасси КАМАЗ с КМУ "Синегорец"

автомобиль - сортиментовоз (лесовоз) на шасси УРАЛ с КМУ "Синегорец" автомобиль - металловоз на шасси УРАЛ с КМУ "Синегорец";

автомобиль - самосвал на шасси ЗИЛ с КМУ "Синегорец-25";

автомобиль - копер для забивки стольбиков дорожных ограждений с КМУ "Синегорец";

сидельный тягач на шасси УРАЛ с полуприцепом и КМУ "Синегорец";

кран - манипулятор тракторный для проведения сварочных работ.

Вся спецтехника, изготавливаемая на базе автомобилей, проходит контрольные ходовые испытания в сертификационном центре ОАО АЗ "Урал" г.Миасс.

Крано-манипуляторные установки "Синегорец-75" применяются во многих спектрах сырьевой отрасли и коммунального хозяйства. Могут монтироваться как на шасси, так и стационарно. Возможно использование в помещениях не позволяющих установку кран-балки. Могут входить в состав металловоза или лесовоза.

4. Устройство и принцип действия кранов-манипуляторов

Основу конструкции кранов-манипуляторов составляют пространственные механизмы со многими степенями свободы. Краны-манипуляторы предназначены для работы в сферах, где применение рабочей силы человека не целесообразно. За сходство во внешнем виде с человеческой рукой, рабочий орган крана-манипулятора (как и любого другого манипулятора) называют механической рукой. Кран-манипулятор состоит из привода, устройства управления, механической руки и устройства-захвата. Управление производится человеком-оператором через пульт управления.

В качестве привода может использоваться ручной (используется при поднятии и перемещении грузов на небольшие расстояния), электрический (на основе двигателя постоянного или переменного тока), гидравлический, пневматический и двигатель внутреннего сгорания. Последний используются в кранах, работающих независимо от электросети в передвижном транспорте.

Управление манипулятором осуществляется дистанционно при помощи пульта управления. Исполнительный орган крана-манипулятора имеет различное строение в зависимости от выполняемых им функций. Рабочим органом может служить схват наподобие кисти руки, кран, электромагнит, и т.п.

Основные сборочные единицы крана-манипулятора.

·           Базовый грузовой автомобиль после незначительной доработки.

·           Промежуточная силовая рама (подрамник или надрамник), жестко соединенная с рамой базового автомобиля, на которую монтируется как крано-манипуляторная установка, так и грузовая платформа.

·           Крано-манипуляторная установка, установленная на промежуточной раме за кабиной или на заднем свесе автомобиля.

·           Гидросистема крана-манипулятора с гидронасосом и коробкой отбора мощности (КОМ).

·           Пневмопривод включения КОМ.

·           Электросистема крана-манипулятора.

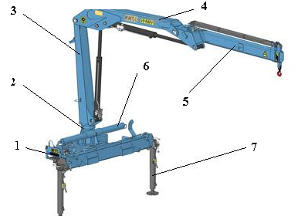

Основные элементы крана.

1          Рычаги управления

2          Неповоротная платформа с опорно-поворотным устройством

3          Колонна

4          Первая стрела

5          Вторая стрела

6          Механизм поворота

7          Выносные опоры

5. Сменные рабочие органы



Сменные рабочие органы являются специализированными грузозахватными приспособлениями, предназначенными для работы с различными типами грузов, что позволяет значительно расширить области применения гидроманипуляторов и обеспечить их высокую производительность и универсальность при использовании их в различных отраслях народного хозяйства. Рассмотрим грузозахватные устройства на примере продукции предприятия «Велмаш».

ПЛ-70.40, ПЛ-70.41, А-35, А-50 и ПЛ-30.30 - грейферы, предназначены для работы с лесом, используются для погрузки, выгрузки, подтаскивания и ш

1)         табелирования лесоматериалов


а                                             б

грейфер лесной грейфер лесной

в

грейфер лесной

Грейферы: а - ПЛ-70.40,ПЛ-70, б - 41А-35,А-50, в - ПЛ-30.30

2) ПЛ-70.48 и Р-20 - грейферы клещевые (пачковые), предназначены для бесчокерной трелевки леса, подтаскивания и штабелирования лесо-материалов.

а                                             б

грейфер лесной грейфер лесной

Клещевые грейферы: а - ПЛ-70.48, б - Р-20

3) ГЛ-1.00 - шестилепестковый грейфер, предназначен для работы с металлоломом и сыпучими материалами.


грейфер лесной

Шестилепестковый грейфер ГЛ-1.00

4) ГЛ-2.00 - шестилепестковый грейфер с усиленными металлоконструк-циями, предназначен для работы с металлоломом и материалами произвольной конфигурации и формы.

грейфер лесной

Усиленный шестилепестковый грейфер ГЛ-2.00.

5) ПЛ-70.43 ковшовые грейферы с вертикальным расположением гидроцилиндра, предназначены для погрузки сыпучих и малосыпучих материалов. Используются также для рытья траншей, канав и ям в грунтах 1 и 2 категории в немерзлом состоянии.

грейфер лесной

Ковшовый грейфер с вертикальным расположением гидроцилиндра ПЛ-70.43


6) ПЛ-70.44 - ковшовый грейфер с горизонтальным расположением гидроцилиндра, предназначен для погрузки сыпучих и малосыпучих материалов

ковшовый грейфер пл-70.44

Ковшовый грейфер с горизонтальным расположением гидроцилиндра ПЛ-70.44.

7) ПЛ-30.32 - вильчатый грейфер с вертикальным расположением гидроцилиндра, предназначен для погрузки и выгрузки силоса, сенажа, соломистых органических удобрений, спрессованных рулонов сена и рулонов сена в герметичной упаковке непосредственно перед скармливанием.

вильчатый грейфер

Вильчатый грейфер с вертикальным расположением гидроцилиндра ПЛ-30.32

8) ЗР-3 - захват для рулонов, предназначен для перемещения рулонов сенажа в герметичной упаковке.


вильчатый грейфер

Захват для рулонов ЗР-3

9) КМ-70.22 и КМ-70.23 - крюковые подвески, предназначены для погрузки, выгрузки штучных и затаренных грузов.

вильчатый грейфер

Крюковой подвесок КМ-70.22.

9) ВП-1.00 - вилочный подхват поддонов, предназначен для перемещения паллетированных грузов массой до 1,5 т.

вильчатый грейфер

Вилочный подхват поддонов ВП-1.00.


10) УГ-1.00 - устройство грузозахватное, предназначено для перемещения бордюрного камня и других предметов прямоугольного сечения.

вильчатый грейфер

Грузозахват для бордюрного камня УГ-1.00.

11) УГ-2.00 – устройство грузозахватное, предназначено для перемещения грузов имеющих отверстие.

вильчатый грейфер

Грузозахват для грузов имеющих отверстие УГ-2.00.


Заключение

Рассмотрены автотранспортные средства с манипуляторами, рассмотрена сфера деятельности, приведена классификация автомобилей, даны устройство и принцип работы КМУ, были подвергнуты анализу манипуляторы основных производителей. Также повествуется об удобстве и эффективности этих машин что делает их широко используемыми для любой деятельности, связанной с погрузкой или разгрузкой сырья или готовой продукции, перемещением ее на места складирования и хранения.


Список литературы

1. Автомобили: Специализированный подвижной состав: Учебное пособие/ М.С. Высоцкий, А.И. Гришкевич, Л.Х. Гилелес и др.; Под. ред. М.С. Высоцкого, А.И. Гришкевича. Минск: Выш. шк., 1989.-240 с.







© 2009 База Рефератов
