Реферат: История создания автомобиля ГАЗ-69

Реферат: История создания автомобиля ГАЗ-69

ГАЗ-69

Конструкторские работы над "Тружеником" (такое официальное имя сперва было у ГАЗ-69) начались на Горьковском автомобильном заводе под руководством Григория Моисеевича Вассермана в 1946 году. Общую компоновку автомобиля сделал Ф.А. Лепендин. Немалый вклад в создание ГАЗ-69 внесли специалисты по трансмиссиям В.С. Соловьев, Б.А. Дехтяр, С.Г. Зислин. Гармоничный и даже элегантный кузов модели "76" был спроектирован под руководством ведущего "кузовщика" Б, Н, Панкратова при активном участии Ю.А. Фокина. Примечательно, что ни один узел, ни один агрегат в этой машине не являлся какой-то технической новинкой. В ней удачно использовались уже апробированные элементы, сочетание которых усиливало их достоинства и сводило на нет присущие недостатки, а в совокупности дали машине высокие эксплуатационные показатели. Двигатель, коробка передач, рулевой механизм, дифференциал, амортизаторы, тормоза, фонари и фары, аккумулятор в значительной степени были унифицированы с узлами серийных грузовых и легковых машин. Таким образом, удешевлялось производство нового автомобиля, сокращалось время постановки в производство, упрощалось в дальнейшем его обеспечение запасными частями и повышалась ремонтопригодность. Значение этих качеств у машины, которая эксплуатируется большей частью в районах с грунтовыми дорогами, вдалеке от ремонтных баз, трудно переоценить.

Несмотря на прозаичность происхождения и явно утилитарное назначение, ГАЗ-69 умудрился стать всеобщим любимцем. Почему это произошло? Ответ прост: у машины оказались незаурядные вездеходные качества. Большой дорожный просвет (210 мм), малые передний и задний свесы, привод на все колеса, шесть передач, небольшая длина, очень удачное распределение веса по осям, выгодно подобранные передаточные отношения в трансмиссии позволяли ей уверенно идти по снежной целине и грязи. Если предшественник ГАЗ-67Б при несколько меньшей (1320 против 1525 кг) массе и равной мощности двигателя имел среднетехническую скорость при движении по грунтовым дорогам 25 км/ч, то у ГАЗ-69 она составляла 35-40 км/ч. "Газик" уверенно брал тридцатиградусные подъемы, преодолевал брод глубиной 0,7 м. Создавался ГАЗ-69 сначала в двухдверном грузопассажирском варианте: два пассажира размещались на передних сиденьях, а шестеро - на скамьях в заднем отсеке.

При необходимости скамьи можно было сложить и образовать платформу для перевозки груза весом до полутонны. К тому же ГАЗ-69 мог буксировать прицеп общим весом 850 кг. Кстати, о прицепе (индекс ГАЗ-704). Он был специально спроектирован для этой машины, весил 340 кг и перевозил до 500 кг груза. Еще больше расширяли сферу применения ГАЗ-69 откидной задний борт и возможность установки носилок. Грузопассажирский четырехдверный вариант воды подавался теплый воздух. Это сейчас такие опции считаются обязательными для любой машины, а тогда их имел далеко не каждый легковой автомобиль. Четырехцилиндровый нижнеклапанный силовой агрегат "шестьдесят девятого", унифицированный с "Победой", развивал мощность 55 л. с. Для надежного запуска двигателя в морозную погоду ГАЗ-69 оборудовался предпусковым подогревателем, с помощью которого разогревали воду в системе охлаждения. Сцепление и коробка передач ГАЗ-69 достались от ГАЗ-М20 "Победа", но с иными передаточными числами. Трехступенчатая коробка передач и двухступенчатая раздаточная коробка обеспечивали шесть ступеней в трансмиссии, а значит, достаточно ГАЗ-69А (кузов "77") впервые появился в 1951 году и был рассчитан на перевозку пяти пассажиров. При этом ГАЗ-69 в основном предназначался для армии, а пассажирский ГАЗ-69А - для народного хозяйства. Обе модификации оснащались брезентовым тентом с боковинами, причем на ГАЗ-69 они у ГАЗ-69А один 60-литровый в задней части кузова, а у ГАЗ-69 основной 47-литровый бак был помещен под полом кузова, а дополнительный, 28-литровый, - под передним пассажирским сиденьем. По сравнению с прежней моделью ГАЗ-67Б, "шестьдесят девятая" обеспечивала больширокий диапазон изменения тягового усилия. Поскольку на понижающей передаче момент, поступающий к ведущим колесам, возрастал почти в 2,5 раза, то при выключенном приводе на передний ведущий мост был риск перегрузить шестерни и полуоси заднего моста. Для предотвращения этого на ГАЗ-69 механизм включения передач были сделаны съемными, а на ГАЗ-69А - складывающимися. Различались эти машины не только количеством дверей, но и расположением запасного колеса. V первой оно находилось снаружи левого борта кузова, у второй лежало сзади на дне багажника. Разными были и бензобаки:

Комфорт водителю и пассажирам за счет боковин тента, защищающих от непогоды и ветра, а также благодаря установке отопителя кузова, который поддерживал приемлемую температуру в салоне даже в мороз. А чтобы не замерзало ветровое стекло, на него через специальные воздухоспроектировали так, что понижающую передачу в раздаточной коробке нельзя было включить, если не включен привод на передние колеса.

Как известно, в систему привода на передние колеса должны обязательно входить шарниры равных угловых скоростей. У ГАЗ-69 в качестве такого шарнира использован шариковый - он наиболее пригоден для машин массового производства и отличался компактностью и высокой надежностью. Тормозная система, за исключением стояночного тормоза, у ГАЗ-69 такая же, как у "Победы".

Первый опытный образец (Э-1) ГАЗ-69-76 уже был построен октябре 1947 года, к февралю 1948 года выпустили еще два, а к концу года - четвертый (Э-IV). Опытные образцы ГАЗ-69А-77 в дополнение к ГАЗ-69-76 появились в 1951 году и в июле - сентябре этого же года вместе с ними проходили государственные испытания. Серийное производство ГАЗ-69 началось в Горьком в августе 1953 года. Почти одновременно с Горьковским автомобильным заводом эти вездеходы начали собирать на Ульяновском автозаводе, сначала из деталей, поступавших из Горького, с постепенным их освоением в Ульяновске. Полностью на производство ГАЗ-69 и его модификации ГАЗ-69А УАЗ перешел после 1956 года, одновременно с прекращением их изготовления в Горьком.

Перед началом производства в Ульяновск поступила не только вся техническая документация, но и часть оборудования из Горького. Однако некоторые агрегаты завод продолжал получать из Горького и дальше - например, двигатель и колеса. Но и этим дело не ограничилось: на УАЗ перешли и специалисты с ГАЗа, имевшие немалый опыт в конструировании машин повышенной проходимости. В их числе и главный конструктор Петр Иванович Музюкин, который в свое время был ведущим конструктором по ГАЗ-63, так как в Ульяновске в дальнейшем планировалось создать на базе ГАЗ-69 целое семейство унифицированных автомобилей повышенной проходимости.

В первый же год выпуска (1953) автомобили ГАЗ-69 прошли в колоннах парада на Красной площади в Москве 1 ноября. По негласной традиции, военные парады всегда являлись своеобразными витринами для демонстрации новой военной техники и вооружения: и для устрашения потенциальных "врагов", и для того чтобы заинтересовать новой военной техникой "друзей". Как бы то ни было, но экспортироваться в другие страны ГАЗ-69 начал именно как армейский автомобиль. Получили признание "газики" и в Советской армии - они служили в качестве командирских машин или использовались в роли тягачей для небольших орудий весом до 800 кг, а также перевозки боеприпасов, крупнокалиберных пулеметов, 82-миллиметровых минометов вместе с боевыми расчетами. Также на ГАЗ-69 монтировались радиостанции, оборудование химической и радиационной разведки и даже некоторые виды вооружения, в частности пусковые установки для управляемых противотанковых ракет (ПТУР). Немалая часть ГАЗ-69 и большинство ГАЗ-69А попала в народное хозяйство страны. Весной 1954 года первые выпущенные пассажирские ГАЗ-69А отправились осваивать целинные земли в Казахстане. В том же 1954 году ГАЗ-69 откомандировали на дрейфующие полярные станции "Северный полюс-3" и "Северный полюс-4", где они эффективно использовались в течение нескольких лет в крайне суровых климатических условиях.

Лесничества, геодезия и геологоразведка, колхозы и совхозы, районные больницы и ветеринарные службы, милиция и пожарные - все имели свои "лимиты" на получение этих надежных и неприхотливых машин.

Как машину назовете...

Как и все предыдущие джипы Горьковского автозавода, ГАЗ-69 имел спереди и сзади обычную рессорную подвеску (почти такую же, как на грузовиках). И на грунтовых дорогах, изобилующих кочками и ямами, машина нещадно прыгала, прямо как заупрямившийся козёл. В результате к ней быстро прилепилось прозвище "козлик" и стало почти нарицательным - даже далекие от техники люди сразу понимают, о каком автомобиле идет речь.

Экспорт

В 1956 году "шестьдесят девятый" вышел на мировой рынок, где быстро приобрел большую популярность, особенно в странах Азии, Африки и Латинской Америки. Всего ГАЗ-69 поставлялся в 56 стран мира. Для удовлетворения различных экспортных потребностей на заводе разработали и выпускали несколько специальных модификаций (ГАЗ-69М и ГАЗ-69АМ), в вариантах для стран с умеренным и тропическим климатом. Также существовали экспортные автомобили с экранированным электрооборудованием (ГАЗ-69МЭ и ГАЗ-69АМЭ). Сильными сторонами ГАЗ-69, в первую очередь, были высокая проходимость и простота конструкции. Английский эксперт по машинам повышенной проходимости Джек Джексон в своей "Книге о четырехколесном внедорожном приводе", вышедшей в 1982 году, так охарактеризовал ГАЗ-69: "Дешевая и продуманная старомодная конструкция, которую без труда может поддерживать на ходу малоквалифицированный и плохо экипированный механик. Отсюда ее популярность в очень бедных странах".

Как это практиковалось в СССР, техническая документация на газовский внедорожник без всякой лицензии была передана сначала в Румынию, в 1957 гаду, на машиностроительный завод IMM в городе Кымпулунге, а в 1962 году на завод в Северной Корее. В Румынии с освоения ГАЗ-69 началось восстановление автомобильной промышленности, которая фактически встала еще в ЗО-х годах. Единственное, что в то время румыны выпускали самостоятельно - фордовские двигатели мощностью 50 л. с, предназначенные в основном для замены отслуживших свое силовых агрегатов на различной технике. Естественно, новый румынский автомобиль выбирали с таким расчетом, чтобы использовать этот двигатель. Машина получила наименование IMS-57 и отличалась от ГАЗ-69 удлиненным и более простым по оборудованию кузовом. Она выпускалась в очень ограниченных количествах (затри неполных года изготовлено не более 2000 экземпляров). По всем остальным агрегатам, кроме двигателя, IMS-57 полностью соответствовали нашему ГАЗ-69.

Но вскоре стало ясно, что выпускать автомобили полукустарно невыгодно, было необходимо налаживать полноценное производство. Используя в качестве основы кузов ГАЗ-69, румыны создали свой внедорожник, увеличив мощность двигателя до 55 л. с, применив новую четырехступенчатую коробку передач с синхронизаторами на трех высших ступенях и собственные штампованно-сварные мосты типа "банджо", телескопические амортизаторы. Такой автомобиль получил индекс М59 и выпускался с 1959 по 1964 год. В 1964 году после замены двигателя на более современный и мощный (77 л. с) верхнеклапанный (в качестве прототипа был выбран двигатель Ford), получился внедорожник АР0-М461. Без зазрения совести румыны вышли с этим автомобилем на международный рынок, в частности, в те страны, где неплохо продавались ГАЗ-69. Но, по сравнению с румынской машиной, наши экспортные версии сильно выигрывали по качеству, несмотря на более совершенную конструкцию АР0-М461. Румынские М461 выпускались до 1975 года.

Модернизация

Разумеется, почти за 20 лет производства ГАЗ-69 не оставался неизменным. Так, в 60-е годы внедрили новый привод ручного тормоза, были усилены детали рулевого управления. В 1970 году машины подверглись большой модернизации. Они получили унифицированные ведущие мосты от грузовой модели УАЗ-452 - более надежные и снабженные четырехсателлитным дифференциалом. В конструкцию переднего ведущего моста были также введены муфты отключения ступиц. Тент кузова ГАЗ-69 стал оснащаться дополнительными стеклами, а в электрооборудовании машин появился выключатель "массы". Модернизированным таким образом автомобилям присвоили индексы ГАЗ-69-68 и ГАЗ-69А-68.

Несмотря на простую, отчасти даже утилитарную внешность, ГАЗ-69, тем не менее, имеет яркий и запоминающийся облик.

Во внутренней отделке салона никакого пластика - только металл! Дешево, надежно и практично!

Педали тормоза и сцепления установлены прямо на полу а не подвешены сверху, как у современных автомобилей

Задний отсек кузова универсален: на боковых лавках умещается шесть человек, а если лавки сложить, то образуется достаточно большая грузовая платформа.

Большие пружинящие скобы но торцах рамы служили для выталкивания застрявшей машины. В то же время они были и отличными подножками

Стеклоочистители с верхней навеской - сейчас тан бы уже не сделали

Подпружиненные крючки для запора капота - очень характерные детали грузовиков 50-х годов - перешли по наследству и легковому внедорожнику ГАЗ-69

Такие фары головного света и подфарники в 50-е годы устанавливались на все выпускаемые в СССР грузовики. Ради унификации они достались и "козлику"

Буксирные крюки на переднем бампере почти такие же, каку настоящих грузовиков, только меньше размером

Никаких желтых и белых рассеивателей на задних фонарях тогда еще не признавали - только красные огни'.

Нехитрый кронштейн, притороченный снаружи прямо на кузов, - и уже понятно, куда пристроить в дальней поездке 20-литровую канистру с бензином, маслом или водой

Широко откидывающийся капот - его можно поднять до ветрового стекла - съемные боковины капота и широкие крылья машины позволяли в случае необходимости удобно устроиться для обслуживания двигателя автомобиля

Четырехцилиндровый, нижнеклапанный двигатель ГАЗ-69 был максимально унифицирован с двигателем "Победы"

Не каждый сельский механизатор или солдат-новобранец мог сразу грамотно обслужить новую машину: во избежание ошибок все важные моменты были прописаны на специальных жестяных табличках-инструкциях, развешанных по всей машине

ГАЗ-69 комплектовались трехдиффузионным карбюратором с падающим потоком модели К-22Г

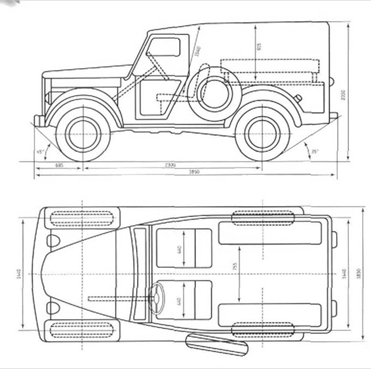

Схема автомобиля ГАЗ-69



Техническая характеристика ГАЗ-69



Число мест 8



Максимальная скорость 90 км/час



Расход топлива при скорости 40 км/час 14 л/100 км



Электрооборудование 12 V



Аккумуляторная батарея 6СТ-54



Генератор Г-Ю8Б



Реле-регулятор РР-24Г



Стартер СТ-20



Прерыватель-распределитель Р-23



Свечи зажигания M-12V



Размер шин 6,50-16





Масса:



снаряженная 1525 кг



полная, в том числе: 2175 кг



на переднюю ось 940 кг



на заднюю ось 1235 кг





Дорожные просветы:



под передней осью 210 мм



под задней осью 210 мм





Наименьший радиус поворота:



по колее переднего наружного колеса 6,0 м



внешний - по наиболее выступающей части 6,5 м
Рулевой механизм:



глобоидальный червяк с двухгребневым роликом, передаточное



отношение 18,2





Подвеска передняя:



на двух продольных полуэллиптических рессорах, амортизаторы



гидравлические, двустороннего действия



Подвеска задняя:



на двух продольных полуэллиптических рессорах, амортизаторы



гидравлические, двустороннего действия





Тормоза:



рабочий - колодочный на все колеса с гидравлическим приводом



стояночный - колодочный, с механическим



приводом на трансмиссию





Сцепление:



однодисковое, сухое





Коробка передач:



механическая, трехступенчатая, с синхронизаторами



на II и III передачах



Передаточные числа:



1-3,115; И-1,772; 111-1,00, задний ход - 3,738



Главная передача и ее передаточные числа:



5,125 (41 и 8 зубьев)



Раздаточная коробка:



двухступенчатая



Передаточные числа раздаточной коробки:



высшая - 1,15, низшая - 2,78





Двигатель:



ГАЗ-69, рядный, карбюраторный, четырехтактный,



четырехцилиндровый, нижнеклапанный



Диаметр цилиндра 82 мм



Ход поршня 100 мм



Литраж двигателя

2120 см3



Степень сжатия 6,5



Порядок работы цилиндров двигателя 1-2-4-3



Карбюратор;



К-22Д





Максимальная мощность:



52 л. с, при 3600 об/мин



Максимальный крутящий момент:



12,5 кгс. м при 2000 об/мин



ГАЗ-19

Как показывает индекс этой машины, разработанной в 1955 году в Горьком, она не относилась напрямую к семейству автомобилей повышенной проходимости ГАЗ-69. Вместо переднего ведущего моста у нее стоял обычный, не ведущий, и ГАЗ-19 как бы образовывал "новое семейство". Предназначался ГАЗ-19 для перевозки почты, которую нужно беречь от осадков и влаги, поэтому у него был закрытый трехдверный кузов заводской конструкции.6 Горьком производство этой машины не успели наладить, а в Ульяновске пошли другим путем, создав семейство более вместительных универсальных цельнометаллических фургонов вагонной компоновки.

УАЗ-456 Дефицит в СССР автомобилей грузоподъемностью от 1 до 2 тонн постоянно вынуждал конструкторов искать новые решения, чтобы заполнить эту пустующую нишу. В опытном порядке в Ульяновске на базе широко распространенного автомобиля ГАЗ-69 создали седельный тягач УАЗ-456 для буксировки полуприцепов грузоподъемностью до 2 тонн. Довольно успешные испытания нескольких опытных образцов седельного тягача с различными вариантами полуприцепов были проведены в 1960 г., но автомобиль так и не был рекомендован к серийному производству, т.к для реализации поставленной задачи существовали менее металлоемкие решения.

ТА-24 Многим потребителям хотелось иметь закрытый от сквозняков и влаги кузов, и ряд авторемонтных заводов в стране собственными силами наладил переделку ГАЗ-69 и ГАЗ-69А в закрытые. Официально это называлось "жесткий тент". На фото - одна из самых аккуратных версий, производства Тартуского авторемонтного завода №3 в Эстонии. Эта машина даже имела собственное заводское обозначение - ТА-24, что было большой редкостью для подобных конструкций, чаще они оставались безымянными.

ГАЗ-69 самосвал Идея небольшого самосвала на базе полноприводного вездехода, на первый взгляд, кажется заманчивой и не очень сложной для исполнения. Поэтому в Ульяновске в начале 60-х годов были создан опытный образец самосвала на шасси ГАЗ-69. Но практика показала, что массовое использование такого самосвала в стране экономически нецелесообразно ввиду его малой производительности. Тем не менее, для собственных внутризаводских нужд такие самосвалы на УАЗе продолжали строить.

ГАЗ-69 полугусеничный Опытный образец вездехода на базе ГАЗ-69 со звенчатыми пнев-могусеницами вместо задних колес был создан специалистами НАМИ в начале 60-х годов. Как известно, гусеницы значительно увеличивают проходимость машин по слабонесущим грунтам, но на твердом покрытии снижают скорость машины, сильно увеличивают расход топлива. В НАМИ родилась идея сделать гусеницу пневматической, как обычное колесо. Для испытаний одного из вариантов пневмогусеницы и был в свое время приспособлен ГАЗ-69.
