Курсовая работа: Система массового обслуживания с ограниченным временем ожидания

Курсовая работа: Система массового обслуживания с ограниченным временем ожидания

Федеральное агентство по образованию РФ

ФГОУ СПО «Перевозский строительный колледж»

Курсовая работа

по дисциплине «Математические методы»

на тему «СМО с ограниченным временем ожидания. Замкнутые СМО»

Перевоз

2008


Содержание

Введение.......................................................................................................... 2

1. Основы теории массового обслуживания.................................................. 3

1.1 Понятие случайного процесса.................................................................. 3

1.2 Марковский случайный процесс.............................................................. 4

1.3 Потоки событий......................................................................................... 6

1.4 Уравнения Колмогорова для вероятностей состояний. Финальные вероятности состояний......................................................................................................... 9

1.5 Задачи теории массового обслуживания............................................... 13

1.6 Классификация систем массового обслуживания.................................. 15

2. Системы массового обслуживания с ожиданием..................................... 16

2.1 Одноканальная СМО с ожиданием........................................................ 16

2.2 Многоканальная СМО с ожиданием...................................................... 25

3. Замкнутые СМО........................................................................................ 37

Решение задачи............................................................................................. 45

Заключение.................................................................................................... 50

Список литературы....................................................................................... 51


Введение

В данном курсе мы будем рассматривать различные системы массового обслуживания (СМО) и сети массового обслуживания (СеМО).

Под системой массового обслуживания (СМО) понимают динамическую систему, предназначенную для эффективного обслуживания потока заявок (требований на обслуживание) при ограничениях на ресурсы системы.

Модели СМО удобны для описания отдельных подсистем современных вычислительных систем, таких как подсистема процессор - основная память, канал ввода-вывода и т. д. Вычислительная система в целом представляет собой совокупность взаимосвязанных подсистем, взаимодействие которых носит вероятностный характер. Заявка на решение некоторой задачи, поступающая в вычислительную систему, проходит последовательность этапов счета, обращения к внешним запоминающим устройствам и устройствам ввода-вывода. После выполнения некоторой последовательности таких этапов, число и продолжительность которых зависит от трудоемкости программы, заявка считается обслуженной и покидает вычислительную систему. Таким образом, вычислительную систему в целом можно представлять совокупностью СМО, каждая из которых отображает процесс функционирования отдельного устройства или группы однотипных устройств, входящих в состав системы.

Совокупность взаимосвязанных СМО называется сетью массового обслуживания (стохастической сетью).

Для начала мы рассмотрим основы теории СМО, затем перейдем к ознакомлению в подробном содержании к СМО с ожиданием и замкнутым СМО. Также в курс включена практическая часть, в которой мы подробно познакомимся с тем, как применить теорию на практике.


1. Основы теории массового обслуживания

Теория массового обслуживания составляет один из разделов теории вероятностей. В этой теории рассматриваются вероятностные задачи и математические модели (до этого нами рассматривались детерминированные математические модели). Напомним, что:

Детерминированная математическая модель отражает поведение объекта (системы, процесса) с позиций полной определенности в настоящем и будущем.

Вероятностная математическая модель учитывает влияние случайных факторов на поведение объекта (системы, процесса) и, следовательно, оценивает будущее с позиций вероятности тех или иных событий.

Т.е. здесь как, например, в теории игр задачи рассматриваются в условиях неопределенности.

Рассмотрим сначала некоторые понятия, которые характеризуют «стохастическую неопределенность», когда неопределенные факторы, входящие в задачу, представляют собой случайные величины (или случайные функции), вероятностные характеристики которых либо известны, либо могут быть получены из опыта. Такую неопределенность называют еще «благоприятной», «доброкачественной».

1.1 Понятие случайного процесса

Строго говоря, случайные возмущения присущи любому процессу. Проще привести примеры случайного, чем «неслучайного» процесса. Даже, например, процесс хода часов (вроде бы это строгая выверенная работа – «работает как часы») подвержен случайным изменениям (уход вперед, отставание, остановка). Но до тех пор, пока эти возмущения несущественны, мало влияют на интересующие нас параметры, мы можем ими пренебречь и рассматривать процесс как детерминированный, неслучайный.

Пусть имеется некоторая система S (техническое устройство, группа таких устройств, технологическая система – станок, участок, цех, предприятие, отрасль промышленности и т.д.). В системе S протекает случайный процесс, если она с течением времени меняет свое состояние (переходит из одного состояния в другое), причем, заранее неизвестным случайным образом.

Примеры:

1. Система S технологическая система (участок станков). Станки время от времени выходят из строя и ремонтируются. Процесс, протекающий в этой системе, случаен.

2. Система S самолет, совершающий рейс на заданной высоте по определенному маршруту. Возмущающие факторы – метеоусловия, ошибки экипажа и т.д., последствия «болтанка», нарушение графика полетов и т.д.

1.2 Марковский случайный процесс

Случайный процесс, протекающий в системе, называется Марковским, если для любого момента времени t0 вероятностные характеристики процесса в будущем зависят только от его состояния в данный момент t0 и не зависят от того, когда и как система пришла в это состояние.

Пусть в настоящий момент t0 система находится в определенном состоянии S0. Мы знаем характеристики состояния системы в настоящем http://elib.ispu.ru/library/lessons/Koposov/15_files/image001.gifи все, что было при t<t0 (предысторию процесса). Можем ли мы предугадать (предсказать) будущее, т.е. что будет при t>t0? В точности – нет, но какие-то вероятностные характеристики процесса в будущем найти можно. Например, вероятность того, что через некоторое время http://elib.ispu.ru/library/lessons/Koposov/15_files/image002.gifсистема S окажется в состоянии S1 или останется в состоянии S0 и т.д.

Пример. Система S группа самолетов, участвующих в воздушном бою. Пусть x – количество «красных» самолетов, y – количество «синих» самолетов. К моменту времени t0 количество сохранившихся (не сбитых) самолетов соответственно – x0, y0. Нас интересует вероятность того, что в момент времени http://elib.ispu.ru/library/lessons/Koposov/15_files/image003.gifчисленный перевес будет на стороне «красных». Эта вероятность зависит от того, в каком состоянии находилась система в момент времени t0, а не от того, когда и в какой последовательности погибали сбитые до момента t0 самолеты.

На практике Марковские процессы в чистом виде обычно не встречаются. Но имеются процессы, для которых влиянием «предыстории» можно пренебречь. И при изучении таких процессов можно применять Марковские модели (в теории массового обслуживания рассматриваются и не Марковские системы массового обслуживания, но математический аппарат, их описывающий, гораздо сложнее).

В исследовании операций большое значение имеют Марковские случайные процессы с дискретными состояниями и непрерывным временем.

Процесс называется процессом с дискретным состоянием, если его возможные состояния S1, S2, … можно заранее определить, и переход системы из состояния в состояние происходит «скачком», практически мгновенно.

Процесс называется процессом с непрерывным временем, если моменты возможных переходов из состояния в состояние не фиксированы заранее, а неопределенны, случайны и могут произойти в любой момент.

Далее рассматриваются только процессы с дискретным состоянием и непрерывным временем.

Пример. Технологическая система (участок) S состоит из двух станков, каждый из которых в случайный момент времени может выйти из строя (отказать), после чего мгновенно начинается ремонт узла, тоже продолжающийся заранее неизвестное, случайное время. Возможны следующие состояния системы:

S0 - оба станка исправны;

S1 - первый станок ремонтируется, второй исправен;

S2 - второй станок ремонтируется, первый исправен;

S3 - оба станка ремонтируются.

Переходы системы S из состояния в состояние происходят практически мгновенно, в случайные моменты выхода из строя того или иного станка или окончания ремонта.

При анализе случайных процессов с дискретными состояниями удобно пользоваться геометрической схемой графом состояний. Вершины графа – состояния системы. Дуги графа возможные переходы из состояния в состояние. Для нашего примера граф состояний приведен на рис. 1.

http://elib.ispu.ru/library/lessons/Koposov/15_files/image056.gif

Рис. 1. Граф состояний системы

Примечание. Переход из состояния S0 в S3 на рисунке не обозначен, т.к. предполагается, что станки выходят из строя независимо друг от друга. Вероятностью одновременного выхода из строя обоих станков мы пренебрегаем.

1.3 Потоки событий

Поток событий – последовательность однородных событий, следующих одно за другим в какие-то случайные моменты времени.

В предыдущем примере это поток отказов и поток восстановлений. Другие примеры: поток вызовов на телефонной станции, поток покупателей в магазине и т.д.

Поток событий можно наглядно изобразить рядом точек на оси времени O t – рис. 2.

http://elib.ispu.ru/library/lessons/Koposov/15_files/image004.gif

Рис. 2. Изображение потока событий на оси времени

Положение каждой точки случайно, и здесь изображена лишь какая-то одна реализация потока.

Интенсивность потока событий (http://elib.ispu.ru/library/lessons/Koposov/15_files/image006.gif) – это среднее число событий, приходящееся на единицу времени.

Рассмотрим некоторые свойства (виды) потоков событий.

Поток событий называется стационарным, если его вероятностные характеристики не зависят от времени.

В частности, интенсивность http://elib.ispu.ru/library/lessons/Koposov/15_files/image007.gif стационарного потока постоянна. Поток событий неизбежно имеет сгущения или разрежения, но они не носят закономерного характера, и среднее число событий, приходящееся на единицу времени, постоянно и от времени не зависит.

Поток событий называется потоком без последствий, если для любых двух непересекающихся участков времени http://elib.ispu.ru/library/lessons/Koposov/15_files/image008.gif и http://elib.ispu.ru/library/lessons/Koposov/15_files/image009.gif (см. рис. 2) число событий, попадающих на один из них, не зависит от того, сколько событий попало на другой. Другими словами, это означает, что события, образующие поток, появляются в те или иные моменты времени независимо друг от друга и вызваны каждое своими собственными причинами.

Поток событий называется ординарным, если события в нем появляются поодиночке, а не группами по нескольку сразу.

Поток событий называется простейшим (или стационарным пуассоновским), если он обладает сразу тремя свойствами:

1) стационарен;

2) ординарен;

3) не имеет последствий.

Простейший поток имеет наиболее простое математическое описание. Он играет среди потоков такую же особую роль, как и закон нормального распределения среди других законов распределения. А именно, при наложении достаточно большого числа независимых, стационарных и ординарных потоков (сравнимых между собой по интенсивности) получается поток, близкий к простейшему.

Для простейшего потока с интенсивностью http://elib.ispu.ru/library/lessons/Koposov/15_files/image010.gif интервал T между соседними событиями имеет так называемое показательное (экспоненциальное) распределение с плотностью:

http://elib.ispu.ru/library/lessons/Koposov/15_files/image011.gif

где http://elib.ispu.ru/library/lessons/Koposov/15_files/image012.gif- параметр показательного закона.

Для случайной величины T, имеющей показательное распределение, математическое ожидание http://elib.ispu.ru/library/lessons/Koposov/15_files/image013.gif есть величина, обратная параметру, а среднее квадратичное отклонение http://elib.ispu.ru/library/lessons/Koposov/15_files/image014.gif равно математическому ожиданию:

http://elib.ispu.ru/library/lessons/Koposov/15_files/image015.gif

1.4 Уравнения Колмогорова для вероятностей состояний. Финальные вероятности состояний

Рассматривая Марковские процессы с дискретными состояниями и непрерывным временем, подразумевается, что все переходы системы S из состояния в состояние происходят под действием простейших потоков событий (потоков вызовов, потоков отказов, потоков восстановлений и т.д.). Если все потоки событий, переводящие систему S из состояния в состояние простейшие, то процесс, протекающий в системе, будет Марковским.

Итак, на систему, находящуюся в состоянии http://elib.ispu.ru/library/lessons/Koposov/15_files/image016.gif, действует простейший поток событий. Как только появится первое событие этого потока, происходит «перескок» системы из состояния http://elib.ispu.ru/library/lessons/Koposov/15_files/image017.gifв состояние http://elib.ispu.ru/library/lessons/Koposov/15_files/image018.gif(на графе состояний по стрелке http://elib.ispu.ru/library/lessons/Koposov/15_files/image019.gif).

Для наглядности на графе состояний системы у каждой дуги проставляют интенсивности того потока событий, который переводит систему по данной дуге (стрелке). http://elib.ispu.ru/library/lessons/Koposov/15_files/image020.gif - интенсивность потока событий, переводящий систему из состояния http://elib.ispu.ru/library/lessons/Koposov/15_files/image021.gif в http://elib.ispu.ru/library/lessons/Koposov/15_files/image022.gif. Такой граф называется размеченным. Для нашего примера размеченный граф приведен на рис. 3.

http://elib.ispu.ru/library/lessons/Koposov/15_files/image023.gif

Рис. 3. Размеченный граф состояний системы

На этом рисунке http://elib.ispu.ru/library/lessons/Koposov/15_files/image025.gif - интенсивности потока отказов; http://elib.ispu.ru/library/lessons/Koposov/15_files/image026.gif - интенсивности потока восстановлений.

Предполагаем, что среднее время ремонта станка не зависит от того, ремонтируется ли один станок или оба сразу. Т.е. ремонтом каждого станка занят отдельный специалист.

Пусть система находится в состоянии S0. В состояние S1 ее переводит поток отказов первого станка. Его интенсивность равна:

http://elib.ispu.ru/library/lessons/Koposov/15_files/image027.gif

где http://elib.ispu.ru/library/lessons/Koposov/15_files/image028.gif - среднее время безотказной работы первого станка.

Из состояния S1 в S0 систему переводит поток «окончаний ремонтов» первого станка. Его интенсивность равна:

http://elib.ispu.ru/library/lessons/Koposov/15_files/image029.gif

где http://elib.ispu.ru/library/lessons/Koposov/15_files/image030.gif - среднее время ремонта первого станка.

Аналогично вычисляются интенсивности потоков событий, переводящих систему по всем дугам графа. Имея в своем распоряжении размеченный граф состояний системы, строится математическая модель данного процесса.

Пусть рассматриваемая система S имеет http://elib.ispu.ru/library/lessons/Koposov/15_files/image031.gif-возможных состояний http://elib.ispu.ru/library/lessons/Koposov/15_files/image032.gif. Вероятность http://elib.ispu.ru/library/lessons/Koposov/15_files/image033.gif-го состояния http://elib.ispu.ru/library/lessons/Koposov/15_files/image034.gif - это вероятность того, что в момент времени http://elib.ispu.ru/library/lessons/Koposov/15_files/image035.gif, система будет находиться в состоянии http://elib.ispu.ru/library/lessons/Koposov/15_files/image036.gif. Очевидно, что для любого момента времени сумма всех вероятностей состояний равна единице:

http://elib.ispu.ru/library/lessons/Koposov/15_files/image037.gif

Для нахождения всех вероятностей состояний http://elib.ispu.ru/library/lessons/Koposov/15_files/image038.gif как функций времени составляются и решаются уравнения Колмогорова – особого вида уравнения, в которых неизвестными функциями являются вероятности состояний. Правило составления этих уравнений приведем здесь без доказательств. Но прежде, чем его приводить, объясним понятие финальной вероятности состояния.

Что будет происходить с вероятностями состояний при http://elib.ispu.ru/library/lessons/Koposov/15_files/image039.gif? Будут ли http://elib.ispu.ru/library/lessons/Koposov/15_files/image040.gif стремиться к каким-либо пределам? Если эти пределы существуют и не зависят от начального состояния системы, то они называются финальными вероятностями состояний.

http://elib.ispu.ru/library/lessons/Koposov/15_files/image041.gif

где http://elib.ispu.ru/library/lessons/Koposov/15_files/image042.gif - конечное число состояний системы.

Финальные вероятности состояний это уже не переменные величины (функции времени), а постоянные числа. Очевидно, что:

http://elib.ispu.ru/library/lessons/Koposov/15_files/image043.gif

Финальная вероятность состояния http://elib.ispu.ru/library/lessons/Koposov/15_files/image044.gif – это по–существу среднее относительное время пребывания системы в этом состоянии.

Например, система S имеет три состояния S1, S2 и S3. Их финальные вероятности равны соответственно 0,2; 0,3 и 0,5. Это значит, что система в предельном стационарном состоянии в среднем 2/10 времени проводит в состоянии S1, 3/10 – в состоянии S2 и 5/10 в состоянии S3.

Правило составления системы уравнений Колмогорова: в каждом уравнении системы в левой его части стоит финальная вероятность данного состояния http://elib.ispu.ru/library/lessons/Koposov/15_files/image045.gif, умноженная на суммарную интенсивность всех потоков, ведущих из данного состояния, а в правой его части – сумма произведений интенсивностей всех потоков, входящих в http://elib.ispu.ru/library/lessons/Koposov/15_files/image046.gif-е состояние, на вероятности тех состояний, из которых эти потоки исходят.

Пользуясь этим правилом, напишем систему уравнений для нашего примера:

http://elib.ispu.ru/library/lessons/Koposov/15_files/image047.gif.

Эту систему четырех уравнений с четырьмя неизвестными http://elib.ispu.ru/library/lessons/Koposov/15_files/image048.gif, казалось бы, можно вполне решить. Но эти уравнения однородны (не имеют свободного члена), и, значит, определяют неизвестные только с точностью до произвольного множителя. Однако можно воспользоваться нормировочным условием: http://elib.ispu.ru/library/lessons/Koposov/15_files/image049.gif и с его помощью решить систему. При этом одно (любое) из уравнений можно отбросить (оно вытекает как следствие из остальных).

Продолжение примера. Пусть значения интенсивностей потоков равны: http://elib.ispu.ru/library/lessons/Koposov/15_files/image050.gif.

Четвертое уравнение отбрасываем, добавляя вместо него нормировочное условие:

http://elib.ispu.ru/library/lessons/Koposov/15_files/image051.gif.

http://elib.ispu.ru/library/lessons/Koposov/15_files/image052.gif.

Т.е. в предельном, стационарном режиме система S в среднем 40% времени будет проводить в состоянии S0 (оба станка исправны), 20% - в состоянии S1 (первый станок ремонтируется, второй работает), 27% - в состоянии S2 (второй станок ремонтируется, первый работает), 13% - в состоянии S3 (оба станка ремонтируются). Знание этих финальных вероятностей может помочь оценить среднюю эффективность работы системы и загрузку ремонтных органов.

Пусть система S в состоянии S0 (полностью исправна) приносит в единицу времени доход 8 условных единиц, в состоянии S1 – доход 3 условные единицы, в состоянии S2 – доход 5 условных единиц, в состоянии S3 – не приносит дохода. Тогда в предельном, стационарном режиме средний доход в единицу времени будет равен: http://elib.ispu.ru/library/lessons/Koposov/15_files/image053.gif условных единиц.

Станок 1 ремонтируется долю времени, равную: http://elib.ispu.ru/library/lessons/Koposov/15_files/image054.gif. Станок 2 ремонтируется долю времени, равную: http://elib.ispu.ru/library/lessons/Koposov/15_files/image055.gif. Возникает задача оптимизации. Пусть мы можем уменьшить среднее время ремонта первого или второго станка (или обоих), но это нам обойдется в определенную сумму. Спрашивается, окупит ли увеличение дохода, связанное с ускорением ремонта, повышенные расходы на ремонт? Нужно будет решить систему четырех уравнений с четырьмя неизвестными.

1.5 Задачи теории массового обслуживания

Примеры систем массового обслуживания (СМО): телефонные станции, ремонтные мастерские, билетные кассы, справочные бюро, станочные и другие технологические системы, системы управления гибких производственных систем и т.д.

Каждая СМО состоит из какого–то количества обслуживающих единиц, которые называются каналами обслуживания (это станки, транспортные тележки, роботы, линии связи, кассиры, продавцы и т.д.). Всякая СМО предназначена для обслуживания какого–то потока заявок (требований), поступающих в какие-то случайные моменты времени.

Обслуживание заявки продолжается какое–то, вообще говоря, случайное время, после чего канал освобождается и готов к приему следующей заявки. Случайный характер потока заявок и времени обслуживания приводит к тому, что в какие–то периоды времени на входе СМО скапливается излишне большое количество заявок (они либо становятся в очередь, либо покидают СМО не обслуженными). В другие же периоды СМО будет работать с недогрузкой или вообще простаивать.

Процесс работы СМО случайный процесс с дискретными состояниями и непрерывным временем. Состояние СМО меняется скачком в моменты появления каких-то событий (прихода новой заявки, окончания обслуживания, момента, когда заявка, которой надоело ждать, покидает очередь).

Предмет теории массового обслуживания – построение математических моделей, связывающих заданные условия работы СМО (число каналов, их производительность, правила работы, характер потока заявок) с интересующими нас характеристиками – показателями эффективности СМО. Эти показатели описывают способность СМО справляться с потоком заявок. Ими могут быть: среднее число заявок, обслуживаемых СМО в единицу времени; среднее число занятых каналов; среднее число заявок в очереди; среднее время ожидания обслуживания и т.д.

Математический анализ работы СМО очень облегчается, если процесс этой работы Марковский, т.е. потоки событий, переводящие систему из состояния в состояние – простейшие. Иначе математическое описание процесса очень усложняется и его редко удается довести до конкретных аналитических зависимостей. На практике не Марковские процессы с приближением приводятся к Марковским. Приведенный далее математический аппарат описывает Марковские процессы.

1.6 Классификация систем массового обслуживания

Первое деление (по наличию очередей):

1.         СМО с отказами;

2.         СМО с очередью.

В СМО с отказами заявка, поступившая в момент, когда все каналы заняты, получает отказ, покидает СМО и в дальнейшем не обслуживается.

В СМО с очередью заявка, пришедшая в момент, когда все каналы заняты, не уходит, а становится в очередь и ожидает возможности быть обслуженной.

СМО с очередями подразделяются на разные виды в зависимости от того, как организована очередь – ограничена или не ограничена. Ограничения могут касаться как длины очереди, так и времени ожидания, «дисциплины обслуживания».

Итак, например, рассматриваются следующие СМО:

·           СМО с нетерпеливыми заявками (длина очереди и время обслуживания ограничено);

·           СМО с обслуживанием с приоритетом, т.е. некоторые заявки обслуживаются вне очереди и т.д.

Кроме этого СМО делятся на открытые СМО и замкнутые СМО.

В открытой СМО характеристики потока заявок не зависят от того, в каком состоянии сама СМО (сколько каналов занято). В замкнутой СМО – зависят. Например, если один рабочий обслуживает группу станков, время от времени требующих наладки, то интенсивность потока «требований» со стороны станков зависит от того, сколько их уже исправно и ждет наладки.

Классификация СМО далеко не ограничивается приведенными разновидностями, но этого достаточно.



2. Системы массового обслуживания с ожиданием

2.1 Одноканальная СМО с ожиданием

Рассмотрим простейшую СМО с ожиданием — одноканальную систему (n - 1), в которую поступает поток заявок с интенсивностью http://masteroid.ru/files/matm/tmp178-2171.jpg; интенсивность обслуживания http://masteroid.ru/files/matm/tmp178-2172.jpg (т.е. в среднем непрерывно занятый канал будет выдавать http://masteroid.ru/files/matm/tmp178-2173.jpg обслуженных заявок в единицу (времени). Заявка, поступившая в момент, когда канал занят, становится в очередь и ожидает обслуживания.

Система с ограниченной длиной очереди. Предположим сначала, что количество мест в очереди ограничено числом m, т.е. если заявка пришла в момент, когда в очереди уже стоят m-заявок, она покидает систему не обслуженной. В дальнейшем, устремив m к бесконечности, мы получим характеристики одноканальной СМО без ограничений длины очереди.

Будем нумеровать состояния СМО по числу заявок, находящихся в системе (как обслуживаемых, так и ожидающих обслуживания):

http://masteroid.ru/files/matm/tmp178-2174.jpg — канал свободен;

http://masteroid.ru/files/matm/tmp178-2175.jpg — канал занят, очереди нет;

http://masteroid.ru/files/matm/tmp178-2176.jpg — канал занят, одна заявка стоит в очереди;

http://masteroid.ru/files/matm/tmp178-2177.jpg — канал занят, k-1 заявок стоят в очереди;

http://masteroid.ru/files/matm/tmp178-2178.jpg — канал занят, т-заявок стоят в очереди.

ГСП показан на рис. 4. Все интенсивности потоков событий, переводящих в систему по стрелкам слева направо, равны http://masteroid.ru/files/matm/tmp178-2179.jpg, а справа налево — http://masteroid.ru/files/matm/tmp178-2180.jpg. Действительно, по стрелкам слева направо систему переводит поток заявок (как только придет заявка, система переходит в следующее состояние), справа же налево — поток «освобождений» занятого канала, имеющий интенсивность http://masteroid.ru/files/matm/tmp178-2182.jpg (как только будет обслужена очередная заявка, канал либо освободится, либо уменьшится число заявок в очереди).

http://masteroid.ru/files/matm/tmp178-2181.jpg

Рис. 4. Одноканальная СМО с ожиданием

Изображенная на рис. 4 схема представляет собой схему размножения и гибели. Напишем выражения для предельных вероятностей состояний:

http://masteroid.ru/files/matm/tmp178-2183.jpg (5)

или с использованием: http://masteroid.ru/files/matm/tmp178-2184.jpg:

http://masteroid.ru/files/matm/tmp178-2185.jpg (6)

Последняя строка в (6) содержит геометрическую прогрессию с первым членом 1 и знаменателем р, откуда получаем:

http://masteroid.ru/files/matm/tmp178-2186.jpg (7)

в связи с чем предельные вероятности принимают вид:

http://masteroid.ru/files/matm/tmp178-2187.jpg(8).

Выражение (7) справедливо только при http://masteroid.ru/files/matm/tmp178-2188.jpg< 1 (при http://masteroid.ru/files/matm/tmp178-2189.jpg= 1 она дает неопределенность вида 0/0). Сумма геометрической прогрессии со знаменателем http://masteroid.ru/files/matm/tmp178-2190.jpg= 1 равна m+2, и в этом случае:

http://masteroid.ru/files/matm/tmp178-2191.jpg.

Определим характеристики СМО: вероятность отказа http://masteroid.ru/files/matm/tmp178-2192.jpg, относительную пропускную способность q, абсолютную пропускную способность А, среднюю длину очереди http://masteroid.ru/files/matm/tmp178-2193.jpg, среднее число заявок, связанных с системой http://masteroid.ru/files/matm/tmp178-2194.jpg, среднее время ожидания в очереди http://masteroid.ru/files/matm/tmp178-2195.jpg, среднее время пребывания заявки в СМО http://masteroid.ru/files/matm/tmp178-2196.jpg.

Вероятность отказа. Очевидно, заявка получает отказ только в случае, когда канал занят и все т-мест в очереди тоже:

http://masteroid.ru/files/matm/tmp178-2197.jpg (9).

Относительная пропускная способность:

http://masteroid.ru/files/matm/tmp178-2198.jpg (10).

Абсолютная пропускная способность:

http://masteroid.ru/files/matm/tmp178-2199.jpg.

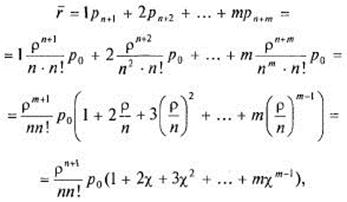

Средняя длина очереди. Найдем среднее число http://masteroid.ru/files/matm/tmp178-2200.jpg-заявок, находящихся в очереди, как математическое ожидание дискретной случайной величины R—числа заявок, находящихся в очереди:

http://masteroid.ru/files/matm/tmp178-2201.jpg.

С вероятностьюhttp://masteroid.ru/files/matm/tmp178-2202.jpgв очереди стоит одна заявка, с вероятностьюhttp://masteroid.ru/files/matm/tmp178-2203.jpg— две заявки, вообще с вероятностьюhttp://masteroid.ru/files/matm/tmp178-2204.jpgв очереди стоят k-1 заявок, и т.д., откуда:

http://masteroid.ru/files/matm/tmp178-2205.jpg (11).

Поскольку http://masteroid.ru/files/matm/tmp178-2206.jpg, сумму в (11) можно трактовать как производную по http://masteroid.ru/files/matm/tmp178-2207.jpg от суммы геометрической прогрессии:

http://masteroid.ru/files/matm/tmp178-2208.jpg.

Подставляя данное выражение в (11) и используя http://masteroid.ru/files/matm/tmp178-2209.jpg из (8), окончательно получаем:

http://masteroid.ru/files/matm/tmp178-2210.jpg(12).

Среднее число заявок, находящихся в системе. Получим далее формулу для среднего числа http://masteroid.ru/files/matm/tmp178-2211.jpg-заявок, связанных с системой (как стоящих в очереди, так и находящихся на обслуживании). Поскольку http://masteroid.ru/files/matm/tmp178-2212.jpg, где http://masteroid.ru/files/matm/tmp178-2213.jpg — среднее число заявок, находящихся под обслуживанием, а k известно, то остается определить http://masteroid.ru/files/matm/tmp178-2214.jpg. Поскольку канал один, число обслуживаемых заявок может равняться 0 (с вероятностью http://masteroid.ru/files/matm/tmp178-2215.jpg) или 1 (с вероятностью 1 - http://masteroid.ru/files/matm/tmp178-2216.jpg), откуда:

http://masteroid.ru/files/matm/tmp178-2217.jpg.

и среднее число заявок, связанных с СМО, равно:

http://masteroid.ru/files/matm/tmp178-2218.jpg(13).

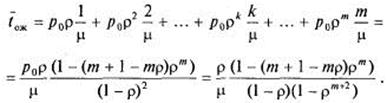

Среднее время ожидания заявки в очереди. Обозначим его http://masteroid.ru/files/matm/tmp178-2219.jpg; если заявка приходит в систему в какой-то момент времени, то с вероятностью http://masteroid.ru/files/matm/tmp178-2220.jpg канал обслуживания не будет занят, и ей не придется стоять в очереди (время ожидания равно нулю). С вероятностью http://masteroid.ru/files/matm/tmp178-2221.jpg она придет в систему во время обслуживания какой-то заявки, но перед ней не будет очереди, и заявка будет ждать начала своего обслуживания в течение времени http://masteroid.ru/files/matm/tmp178-2222.jpg (среднее время обслуживания одной заявки). С вероятностью http://masteroid.ru/files/matm/tmp178-2223.jpg в очереди перед рассматриваемой заявкой будет стоять еще одна, и время ожидания в среднем будет равно http://masteroid.ru/files/matm/tmp178-2224.jpg, и т.д.

Если же k=m+1, т.е. когда вновь приходящая заявка застает канал обслуживания занятым и m-заявок в очереди (вероятность этого http://masteroid.ru/files/matm/tmp178-2225.jpg), то в этом случае заявка не становится в очередь (и не обслуживается), поэтому время ожидания равно нулю. Среднее время ожидания будет равно:

http://masteroid.ru/files/matm/tmp178-2226.jpg,

если подставить сюда выражения для вероятностей (8), получим:

http://masteroid.ru/files/matm/tmp178-2227.jpg(14).

Здесь использованы соотношения (11), (12) (производная геометрической прогрессии), а также http://masteroid.ru/files/matm/tmp178-2228.jpg из (8). Сравнивая это выражение с (12), замечаем, что иначе говоря, среднее время ожидания равно среднему числу заявок в очереди, деленному на интенсивность потока заявок.

http://masteroid.ru/files/matm/tmp178-2229.jpg (15).

Среднее время пребывания заявки в системе. Обозначим http://masteroid.ru/files/matm/tmp178-2230.jpg - матожидание случайной величины — время пребывания заявки в СМО, которое складывается из среднего времени ожидания в очереди http://masteroid.ru/files/matm/tmp178-2231.jpg и среднего времени обслуживания http://masteroid.ru/files/matm/tmp178-2232.jpg. Если загрузка системы составляет 100%, очевидно, http://masteroid.ru/files/matm/tmp178-2233.jpg, в противном же случае:

http://masteroid.ru/files/matm/tmp178-2234.jpg.

Отсюда:

http://masteroid.ru/files/matm/tmp178-2235.jpg.

Пример 1. Автозаправочная станция (АЗС) представляет собой СМО с одним каналом обслуживания (одной колонкой).

Площадка при станции допускает пребывание в очереди на заправку не более трех машин одновременно (m = 3). Если в очереди уже находятся три машины, очередная машина, прибывшая к станции, в очередь не становится. Поток машин, прибывающих для заправки, имеет интенсивность http://masteroid.ru/files/matm/tmp178-2236.jpg=1 (машина в минуту). Процесс заправки продолжается в среднем 1,25 мин.

Определить:

вероятность отказа;

относительную и абсолютную пропускную способности АЗС;

среднее число машин, ожидающих заправки;

среднее число машин, находящихся на АЗС (включая обслуживаемую);

среднее время ожидания машины в очереди;

среднее время пребывания машины на АЗС (включая обслуживание).

Иначе говоря, среднее время ожидания равно среднему числу заявок в очереди, деленному на интенсивность потока заявок.

Находим вначале приведенную интенсивность потока заявок: http://masteroid.ru/files/matm/tmp178-2237.jpg=1/1,25=0,8; http://masteroid.ru/files/matm/tmp178-2238.jpg=1/0,8=1,25.

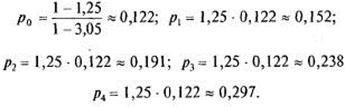

По формулам (8):

http://masteroid.ru/files/matm/tmp178-2239.jpg

Вероятность отказа http://masteroid.ru/files/matm/tmp178-2240.jpg0,297.

Относительная пропускная способность СМО: q=1-http://masteroid.ru/files/matm/tmp178-2241.jpg=0,703.

Абсолютная пропускная способность СМО: A=http://masteroid.ru/files/matm/tmp178-2242.jpg=0,703 машины в мин.

Среднее число машин в очереди находим по формуле (12):

http://masteroid.ru/files/matm/tmp178-2243.jpg,

т.е. среднее число машин, ожидающих в очереди на заправку, равно 1,56.

Прибавляя к этой величине среднее число машин, находящихся под обслуживанием:

http://masteroid.ru/files/matm/tmp178-2244.jpg

получаем среднее число машин, связанных с АЗС.

Среднее время ожидания машины в очереди по формуле (15):

http://masteroid.ru/files/matm/tmp178-2245.jpg

Прибавляя к этой величине http://masteroid.ru/files/matm/tmp178-2246.jpg, получим среднее время, которое машина проводит на АЗС:

http://masteroid.ru/files/matm/tmp178-2247.jpg

Системы с неограниченным ожиданием. В таких системах значение т не ограничено и, следовательно, основные характеристики могут быть получены путем предельного перехода http://masteroid.ru/files/matm/tmp178-2248.jpg в ранее полученных выражениях (5), (6) и т.п.

Заметим, что при этом знаменатель в последней формуле (6) представляет собой сумму бесконечного числа членов геометрической прогрессии. Эта сумма сходится, когда прогрессия бесконечно убывающая, т.е. при http://masteroid.ru/files/matm/tmp178-2249.jpg<1.

Может быть доказано, что http://masteroid.ru/files/matm/tmp178-2250.jpg<1 есть условие, при котором в СМО с ожиданием существует предельный установившийся режим, иначе такого режима не существует, и очередь при http://masteroid.ru/files/matm/tmp178-2251.jpg будет неограниченно возрастать. Поэтому в дальнейшем здесь предполагается, что http://masteroid.ru/files/matm/tmp178-2252.jpg<1.

Еслиhttp://masteroid.ru/files/matm/tmp178-2253.jpg, то соотношения (8) принимают вид:

http://masteroid.ru/files/matm/tmp178-2254.jpg (16).

При отсутствии ограничений по длине очереди каждая заявка, пришедшая в систему, будет обслужена, поэтому q=1, http://masteroid.ru/files/matm/tmp178-2255.jpg.

Среднее число заявок в очереди получим из (12) при http://masteroid.ru/files/matm/tmp178-2256.jpg:

http://masteroid.ru/files/matm/tmp178-2257.jpg.

Среднее число заявок в системе по формуле (13) при http://masteroid.ru/files/matm/tmp178-2258.jpg:

http://masteroid.ru/files/matm/tmp178-2259.jpg.

Среднее время ожиданияhttp://masteroid.ru/files/matm/tmp178-2260.jpgполучим из формулы (14) приhttp://masteroid.ru/files/matm/tmp178-2261.jpg:

http://masteroid.ru/files/matm/tmp178-2262.jpg.

Наконец, среднее время пребывания заявки в СМО есть:

http://masteroid.ru/files/matm/tmp178-2263.jpg.

2.2 Многоканальная СМО с ожиданием

Система с ограниченной длиной очереди. Рассмотрим http://masteroid.ru/files/matm/tmp178-2264.jpgканальную СМО с ожиданием, на которую поступает поток заявок с интенсивностью http://masteroid.ru/files/matm/tmp178-2265.jpg; интенсивность обслуживания (для одного канала) http://masteroid.ru/files/matm/tmp178-2266.jpg; число мест в очереди http://masteroid.ru/files/matm/tmp178-2267.jpg.

Состояния системы нумеруются по числу заявок, связанных системой:

нет очереди:

http://masteroid.ru/files/matm/tmp178-2268.jpg — все каналы свободны;

http://masteroid.ru/files/matm/tmp178-2269.jpg — занят один канал, остальные свободны;

http://masteroid.ru/files/matm/tmp178-2270.jpg — заняты http://masteroid.ru/files/matm/tmp178-2271.jpg-каналов, остальные нет;

http://masteroid.ru/files/matm/tmp178-2272.jpg— заняты все http://masteroid.ru/files/matm/tmp178-2273.jpg-каналов, свободных нет;

есть очередь:

http://masteroid.ru/files/matm/tmp178-2274.jpg — заняты все n-каналов; одна заявка стоит в очереди;

http://masteroid.ru/files/matm/tmp178-2275.jpg — заняты все n-каналов, r-заявок в очереди;

http://masteroid.ru/files/matm/tmp178-2276.jpg — заняты все n-каналов, r-заявок в очереди.

ГСП приведен на рис. 17. У каждой стрелки проставлены соответствующие интенсивности потоков событий. По стрелкам слева направо систему переводит всегда один и тот же поток заявок с интенсивностью http://masteroid.ru/files/matm/tmp178-2277.jpg, по стрелкам справа налево систему переводит поток обслуживании, интенсивность которого равна http://masteroid.ru/files/matm/tmp178-2278.jpg, умноженному на число занятых каналов.

http://masteroid.ru/files/matm/tmp178-2279.jpg

Рис. 17. Многоканальная СМО с ожиданием

http://masteroid.ru/files/matm/tmp178-2280.jpg

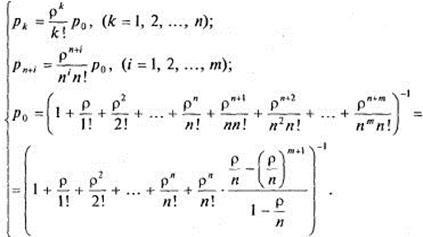

Граф типичен для процессов размножения и гибели, для которой решение ранее получено. Напишем выражения для предельных вероятностей состояний, используя обозначение http://masteroid.ru/files/matm/tmp178-2281.jpg: (здесь используется выражение для суммы геометрической прогрессии со знаменателем http://masteroid.ru/files/matm/tmp178-2282.jpg).

Таким образом, все вероятности состояний найдены.

Определим характеристики эффективности системы.

Вероятность отказа. Поступившая заявка получает отказ, если заняты все n-каналов и все m-мест в очереди:

http://masteroid.ru/files/matm/tmp178-2283.jpg (18)

Относительная пропускная способность дополняет вероятность отказа до единицы:

http://masteroid.ru/files/matm/tmp178-2284.jpg

Абсолютная пропускная способность СМО:

http://masteroid.ru/files/matm/tmp178-2285.jpg (19)

Среднее число занятых каналов. Для СМО с отказами оно совпадало со средним числом заявок, находящихся в системе. Для СМО с очередью среднее число занятых каналов не совпадает со средним числом заявок, находящихся в системе: последняя величина отличается от первой на среднее число заявок, находящихся в очереди.

Обозначим среднее число занятых каналов http://masteroid.ru/files/matm/tmp178-2286.jpg. Каждый занятый канал обслуживает в среднем http://masteroid.ru/files/matm/tmp178-2287.jpg-заявок в единицу времени, а СМО в целом обслуживает в среднем А-заявок в единицу времени. Разделив одно на другое, получим:

http://masteroid.ru/files/matm/tmp178-2288.jpg.

Среднее число заявок в очереди можно вычислить непосредственно как математическое ожидание дискретной случайной величины:

http://masteroid.ru/files/matm/tmp178-2289.jpg (20)

где http://masteroid.ru/files/matm/tmp178-2290.jpg.

Здесь опять (выражение в скобках) встречается производная суммы геометрической прогрессии (см. выше (11), (12) — (14)), используя соотношение для нее, получаем:

http://masteroid.ru/files/matm/tmp178-2291.jpg

Среднее число заявок в системе:

http://masteroid.ru/files/matm/tmp178-2292.jpg

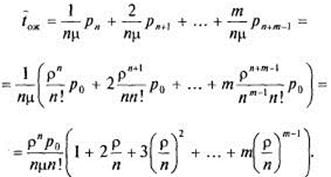

Среднее время ожидания заявки в очереди. Рассмотрим ряд ситуаций, различающихся тем, в каком состоянии застанет систему вновь пришедшая заявка и сколько времени ей придется ждать обслуживания.

Если заявка застанет не все каналы занятыми, ей вообще не придется ждать (соответствующие члены в математическом ожидании равны нулю). Если заявка придет в момент, когда заняты все n-каналов, а очереди нет, ей придется ждать в среднем время, равное http://masteroid.ru/files/matm/tmp178-2293.jpg (потому что «поток освобождений» http://masteroid.ru/files/matm/tmp178-2294.jpg-каналов имеет интенсивность http://masteroid.ru/files/matm/tmp178-2295.jpg). Если заявка застанет все каналы занятыми и одну заявку перед собой в очереди, ей придется в среднем ждать в течение времени http://masteroid.ru/files/matm/tmp178-2296.jpg (по http://masteroid.ru/files/matm/tmp178-2297.jpg на каждую впереди стоящую заявку) и т. д. Если заявка застанет в очереди http://masteroid.ru/files/matm/tmp178-2298.jpg-заявок, ей придется ждать в среднем в течение времени http://masteroid.ru/files/matm/tmp178-2299.jpg. Если вновь пришедшая заявка застанет в очереди уже m-заявок, то она вообще не будет ждать (но и не будет обслужена). Среднее время ожидания найдем, умножая каждое из этих значений на соответствующие вероятности:

http://masteroid.ru/files/matm/tmp178-2300.jpg (21)

Так же, как и в случае одноканальной СМО с ожиданием, отметим, что это выражение отличается от выражения для средней длины очереди (20) только множителем http://masteroid.ru/files/matm/tmp178-2301.jpg, т. е.

http://masteroid.ru/files/matm/tmp178-2302.jpg.

Среднее время пребывания заявки в системе, так же, как и для одноканальной СМО, отличается от среднего времени ожидания на среднее время обслуживания, умноженное на относительную пропускную способность:

http://masteroid.ru/files/matm/tmp178-2303.jpg.

Системы с неограниченной длиной очереди. Мы рассмотрели http://masteroid.ru/files/matm/tmp178-2304.jpgканальную СМО с ожиданием, когда в очереди одновременно могут находиться не более m-заявок.

Так же, как и ранее, при анализе систем без ограничений необходимо рассмотреть полученные соотношения при http://masteroid.ru/files/matm/tmp178-2305.jpg.

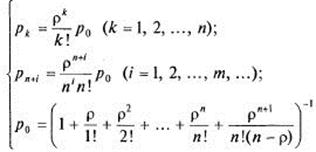

Вероятности состояний получим из формул предельным переходом (при http://masteroid.ru/files/matm/tmp178-2306.jpg). Заметим, что сумма соответствующей геометрической прогрессии сходится при http://masteroid.ru/files/matm/tmp178-2307.jpg и расходится при http://masteroid.ru/files/matm/tmp178-2308.jpg>1. Допустив, что http://masteroid.ru/files/matm/tmp178-2309.jpg<1 и устремив в формулах величину m к бесконечности, получим выражения для предельных вероятностей состояний:

http://masteroid.ru/files/matm/tmp178-2310.jpg (22)

Вероятность отказа, относительная и абсолютная пропускная способность. Так как каждая заявка рано или поздно будет обслужена, то характеристики пропускной способности СМО составят:

http://masteroid.ru/files/matm/tmp178-2311.jpg

Среднее число заявок в очереди получим при http://masteroid.ru/files/matm/tmp178-2312.jpg из (20):

http://masteroid.ru/files/matm/tmp178-2313.jpg,

а среднее время ожидания — из (21):

http://masteroid.ru/files/matm/tmp178-2314.jpg.

Среднее число занятых каналов http://masteroid.ru/files/matm/tmp178-2315.jpg, как и ранее, определяется через абсолютную пропускную способность:

http://masteroid.ru/files/matm/tmp178-2316.jpg.

Среднее число заявок, связанных с СМО, определяется как среднее число заявок в очереди плюс среднее число заявок, находящихся под обслуживанием (среднее число занятых каналов):

http://masteroid.ru/files/matm/tmp178-2317.jpg.

Пример 2. Автозаправочная станция с двумя колонками (n = 2) обслуживает поток машин с интенсивностью http://masteroid.ru/files/matm/tmp178-2318.jpg=0,8 (машин в минуту). Среднее время обслуживания одной машины:

http://masteroid.ru/files/matm/tmp178-2319.jpg

В данном районе нет другой АЗС, так что очередь машин перед АЗС может расти практически неограниченно. Найти характеристики СМО.

Имеем:

http://masteroid.ru/files/matm/tmp178-2320.jpg

Посколькуhttp://masteroid.ru/files/matm/tmp178-2321.jpg<1, очередь не растет безгранично и имеет смысл говорить о предельном стационарном режиме работы СМО. По формулам (22) находим вероятности состояний:

http://masteroid.ru/files/matm/tmp178-2322.jpg

http://masteroid.ru/files/matm/tmp178-2323.jpg и т. д.

Среднее число занятых каналов найдем, разделив абсолютную пропускную способность СМО А=http://masteroid.ru/files/matm/tmp178-2324.jpg=0,8 на интенсивность обслуживания http://masteroid.ru/files/matm/tmp178-2325.jpg=0,5:

http://masteroid.ru/files/matm/tmp178-2326.jpg

Вероятность отсутствия очереди у АЗС будет:

http://masteroid.ru/files/matm/tmp178-2327.jpg

Среднее число машин в очереди:

http://masteroid.ru/files/matm/tmp178-2328.jpg

Среднее число машин на АЗС:

http://masteroid.ru/files/matm/tmp178-2329.jpg

Среднее время ожидания в очереди:

http://masteroid.ru/files/matm/tmp178-2330.jpg

Среднее время пребывания машины на АЗС:

http://masteroid.ru/files/matm/tmp178-2331.jpg

СМО с ограниченным временем ожидания. Ранее рассматривались системы с ожиданием, ограниченным только длиной очереди (числом m-заявок, одновременно находящихся в очереди). В такой СМО заявка, разраставшая в очередь, не покидает ее, пока не дождется обслуживания. На практике встречаются СМО другого типа, в которых заявка, подождав некоторое время, может уйти из очереди (так называемые «нетерпеливые» заявки).

Рассмотрим СМО подобного типа, предполагая, что ограничение времени ожидания является случайной величиной.

Предположим, что имеется n-канальная СМО с ожиданием, в которой число мест в очереди не ограничено, но время пребывания заявки в очереди является некоторой случайной величиной со средним значениемhttp://masteroid.ru/files/matm/tmp178-2332.jpg, таким образом, на каждую заявку, стоящую в очереди, действует своего рода пуассоновский «поток уходов» с интенсивностью:

http://masteroid.ru/files/matm/tmp178-2333.jpg

Если этот поток пуассоновский, то процесс, протекающий в СМО, будет марковским. Найдем для него вероятности состояний. Нумерация состояний системы связывается с числом заявок в системе — как обслуживаемых, так и стоящих в очереди:

нет очереди:

http://masteroid.ru/files/matm/tmp178-2334.jpg — все каналы свободны;

http://masteroid.ru/files/matm/tmp178-2335.jpg — занят один канал;

http://masteroid.ru/files/matm/tmp178-2336.jpg — заняты два канала;

http://masteroid.ru/files/matm/tmp178-2337.jpg — заняты все n-каналов;

есть очередь:

http://masteroid.ru/files/matm/tmp178-2338.jpg — заняты все n-каналов, одна заявка стоит в очереди;

http://masteroid.ru/files/matm/tmp178-2339.jpg — заняты все n-каналов, r-заявок стоят в очереди и т. д.

Граф состояний и переходов системы показан на рис. 23.

http://masteroid.ru/files/matm/tmp178-2340.jpg

Рис. 23. СМО с ограниченным временем ожидания

Разметим этот граф, как и раньше; у всех стрелок, ведущих слева направо, будет стоять интенсивность потока заявок http://masteroid.ru/files/matm/tmp178-2341.jpg. Для состояний без очереди у стрелок, ведущих из них справа налево, будет, как и раньше, стоять суммарная интенсивность потока обслуживании всех занятых каналов. Что касается состояний с очередью, то у стрелок, ведущих из них справа налево, будет стоять суммарная интенсивность потока обслуживания всех n-каналов http://masteroid.ru/files/matm/tmp178-2342.jpgплюс соответствующая интенсивность потока уходов из очереди. Если в очереди стоят r-заявок, то суммарная интенсивность потока уходов будет равна http://masteroid.ru/files/matm/tmp178-2343.jpg.

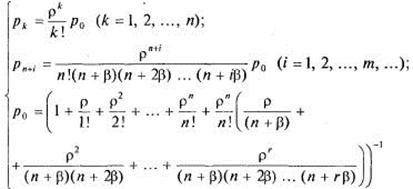

Как видно из графа, имеет место схема размножения и гибели; применяя общие выражения для предельных вероятностей состояний в этой схеме (используя сокращенные обозначения http://masteroid.ru/files/matm/tmp178-2344.jpg, запишем:

http://masteroid.ru/files/matm/tmp178-2345.jpg (24)

Отметим некоторые особенности СМО с ограниченным ожиданием сравнительно с ранее рассмотренными СМО с «терпеливыми» заявками.

Если длина очереди не ограничена и заявки «терпеливы» (не уходят из очереди), то стационарный предельный режим существует только в случае http://masteroid.ru/files/matm/tmp178-2346.jpg (при http://masteroid.ru/files/matm/tmp178-2347.jpg соответствующая бесконечная геометрическая прогрессия расходится, что физически соответствует неограниченному росту очереди при http://masteroid.ru/files/matm/tmp178-2348.jpg).

Напротив, в СМО с «нетерпеливыми» заявками, уходящими рано или поздно из очереди, установившийся режим обслуживания при http://masteroid.ru/files/matm/tmp178-2349.jpg достигается всегда, независимо от приведенной интенсивности потока заявок http://masteroid.ru/files/matm/tmp178-2350.jpg. Это следует из того, что ряд для http://masteroid.ru/files/matm/tmp178-2351.jpg в знаменателе формулы (24) сходится при любых положительных значениях http://masteroid.ru/files/matm/tmp178-2352.jpg и http://masteroid.ru/files/matm/tmp178-2353.jpg.

Для СМО с «нетерпеливыми» заявками понятие «вероятность отказа» не имеет смысла — каждая заявка становится в очередь, но может и не дождаться обслуживания, уйдя раньше времени.

Относительная пропускная способность, среднее число заявок в очереди. Относительную пропускную способность q такой СМО можно подсчитать следующим образом. Очевидно, обслужены будут все заявки, кроме тех, которые уйдут из очереди досрочно. Подсчитаем, какое в среднем число заявок покидает очередь досрочно. Для этого вычислим среднее число заявок в очереди:

http://masteroid.ru/files/matm/tmp178-2354.jpg (25)

На каждую из этих заявок действует «поток уходов» с интенсивностью http://masteroid.ru/files/matm/tmp178-2355.jpg. Значит, из среднего числа http://masteroid.ru/files/matm/tmp178-2356.jpg-заявок в очереди в среднем будет уходить, не дождавшись обслуживания, http://masteroid.ru/files/matm/tmp178-2357.jpg-заявок в единицу времени и всего в единицу времени в среднем будет обслуживаться http://masteroid.ru/files/matm/tmp178-2358.jpg-заявок. Относительная пропускная способность СМО будет составлять:

http://masteroid.ru/files/matm/tmp178-2359.jpg

Среднее число занятых каналов http://masteroid.ru/files/matm/tmp178-2360.jpg по-прежнему получаем, деля абсолютную пропускную способность А на http://masteroid.ru/files/matm/tmp178-2361.jpg:

http://masteroid.ru/files/matm/tmp178-2362.jpg (26)

Среднее число заявок в очереди. Соотношение (26) позволяет вычислить среднее число заявок в очереди http://masteroid.ru/files/matm/tmp178-2363.jpg, не суммируя бесконечного ряда (25). Из (26) получаем:

http://masteroid.ru/files/matm/tmp178-2364.jpg,

а входящее в эту формулу среднее число занятых каналов можно найти как математическое ожидание случайной величины Z, принимающей значения 0, 1, 2,..., n с вероятностями http://masteroid.ru/files/matm/tmp178-2365.jpg,http://masteroid.ru/files/matm/tmp178-2366.jpg:

http://masteroid.ru/files/matm/tmp178-2367.jpg.

В заключение заметим, что если в формулах (24) перейти к пределу при http://masteroid.ru/files/matm/tmp178-2368.jpg (или, что то же, при http://masteroid.ru/files/matm/tmp178-2369.jpg), то при http://masteroid.ru/files/matm/tmp178-2370.jpg получатся формулы (22), т. е. «нетерпеливые» заявки станут «терпеливыми».


3. Замкнутые СМО

До сих пор мы рассматривали системы, в которых входящий поток никак не связан с выходящим. Такие системы называются разомкнутыми. В некоторых же случаях обслуженные требования после задержки опять поступают на вход. Такие СМО называются замкнутыми. Поликлиника, обслуживающая данную территорию, бригада рабочих, закрепленная за группой станков, являются примерами замкнутых систем.

В замкнутой СМО циркулирует одно и то же конечное число потенциальных требований. Пока потенциальное требование не реализовалось в качестве требования на обслуживание, считается, что оно находится в блоке задержки. В момент реализации оно поступает в саму систему. Например, рабочие обслуживают группу станков. Каждый станок является потенциальным требованием, превращаясь в реальное в момент своей поломки. Пока станок работает, он находится в блоке задержки, а с момента поломки до момента окончания ремонта - в самой системе. Каждый рабочий является каналом обслуживания.

Пусть n - число каналов обслуживания, s - число потенциальных заявок, n<s,  - интенсивность потока заявок каждого потенциального требования, μ - интенсивность обслуживания:

ρ=.

Вероятность простоя системы определяется формулой

Р0=.

Финальные вероятности состояний системы:

Pk= при k<n, Pk= при .

Через эти вероятности выражается среднее число занятых каналов

=P1+2P2+…+n(Pn+Pn+1+…+Ps) или

=P1+2P2+…+(n-1)Pn-1+n(1-P0-P1-…-Pn-1).

Через  находим абсолютную пропускную способность системы:

A=,

а также среднее число заявок в системе

М=s-=s-.

Пример 1. На вход трехканальной СМО с отказами поступает поток заявок с интенсивностью  =4 заявки в минуту, время обслуживания заявки одним каналом tобсл=1/μ =0,5 мин. Выгодно ли с точки зрения пропускной способности СМО заставить все три канала обслуживать заявки сразу, причем среднее время обслуживания уменьшается втрое? Как это скажется на среднем времени пребывания заявки в СМО?

Решение. Находим вероятность простоя трехканальной СМО по формуле

ρ =/μ =4/2=2, n=3,

Р0===0,158.

Вероятность отказа определяем по формуле:

Ротк=Рn==

Pотк=0,21.

Относительная пропускная способность системы:

Робсл=1-Ротк1-0,21=0,79.

Абсолютная пропускная способность системы:

А=Робсл3,16.

Среднее число занятых каналов определяем по формуле:



*     1,58, доля каналов, занятых обслуживанием,

*

q=0,53.

Cреднее время пребывания заявки в СМО находим как вероятность того, что заявка принимается к обслуживанию, умноженную на среднее время обслуживания: tСМО0,395 мин.

Объединяя все три канала в один, получаем одноканальную систему с параметрами μ=6, ρ=2/3. Для одноканальной системы вероятность простоя:

Р0===0,6,

вероятность отказа:

Ротк=ρ Р0==0,4,

относительная пропускная способность:

Робсл=1-Ротк=0,6,

абсолютная пропускная способность:

А=Робсл=2,4.

Среднее время пребывания заявки в СМО:

tСМО=Робсл==0,1 мин.

В результате объединения каналов в один пропускная способность системы снизилась, так как увеличилась вероятность отказа. Среднее время пребывания заявки в системе уменьшилось.

Пример 2. На вход трехканальной СМО с неограниченной очередью поступает поток заявок с интенсивностью =4 заявки в час, среднее время обслуживания одной заявки t=1/μ=0,5 ч. Найти показатели эффективности работы системы.

Для рассматриваемой системы n=3, =4, μ=1/0,5=2, ρ=/μ=2, ρ/n=2/3<1. Определяем вероятность простоя по формуле:

Р=.

P0= =1/9.

Среднее число заявок в очереди находим по формуле:

L=.

L==.

Среднее время ожидания заявки в очереди считаем по формуле:

t=.

t==0,22 ч.

Среднее время пребывания заявки в системе:

Т=t+0,22+0,5=0,72.

Пример 3. В парикмахерской работают 3 мастера, а в зале ожидания расположены 3 стула. Поток клиентов имеет интенсивность =12 клиентов в час. Среднее время обслуживания tобсл=20 мин. Определить относительную и абсолютную пропускную способность системы, среднее число занятых кресел, среднюю длину очереди, среднее время, которое клиент проводит в парикмахерской.

Для данной задачи n=3, m=3, =12, μ=3, ρ=4, ρ/n=4/3. Вероятность простоя определяем по формуле:

Р0=.

P0=0,012.

Вероятность отказа в обслуживании определяем по формуле

Ротк=Рn+m= .

Pотк=Pn+m0,307.

Относительная пропускная способность системы, т.е. вероятность обслуживания:

Pобсл=1-Pотк1-0,307=0,693.

Абсолютная пропускная способность:

А=Робсл12.

Среднее число занятых каналов:

.

Средняя длина очереди определяется по формуле:

L=

L=1,56.

Среднее время ожидания обслуживания в очереди:

t=ч.

Среднее число заявок в СМО:

M=L+.

Среднее время пребывания заявки в СМО:

Т=М/0,36 ч.

Пример 4. Рабочий обслуживает 4 станка. Каждый станок отказывает с интенсивностью =0,5 отказа в час, среднее время ремонта tрем=1/μ=0,8 ч. Определить пропускную способность системы.

Эта задача рассматривает замкнутую СМО, μ=1,25, ρ=0,5/1,25=0,4. Вероятность простоя рабочего определяем по формуле:

Р0=.

P0=.

Вероятность занятости рабочего Рзан=1-Р0. Если рабочий занят, он налаживает μ-станков в единицу времени, пропускная способность системы: А=(1-P0=0,85μ  станков в час.


Решение задачи

Задача:

Два рабочих обслуживают группу из четырех станков. Остановки работающего станка происходят в среднем через 30 мин. Среднее время наладки составляет 15 мин. Время работы и время наладки распределено по экспоненциальному закону.

Найдите среднюю долю свободного времени для каждого рабочего и среднее время работы станка.

Найдите те же характеристики для системы, в которой:

а) за каждым рабочим закреплены два станка;

б) два рабочих всегда обслуживают станок вместе, причем с двойной интенсивностью;

в) единственный неисправный станок обслуживают оба рабочих сразу (с двойной интенсивностью), а при появлении еще хотя бы одного неисправного станка они начинают работать порознь, причем каждый обслуживает один станок (вначале опишите систему в терминах процессов гибели и рождения).

Решение:

Возможны следующие состояния системы S:

S0 – все станки исправны;

S1 – 1 станок ремонтируется, остальные исправны;

S2 – 2 станок ремонтируется, остальные исправны;

S3 – 3 станок ремонтируется, остальные исправны;

S4 – 4 станок ремонтируется, остальные исправны;

S5 – (1, 2) станки ремонтируются, остальные исправны;

S6 – (1, 3) станки ремонтируются, остальные исправны;

S7 – (1, 4) станки ремонтируются, остальные исправны;

S8 – (2, 3) станки ремонтируются, остальные исправны;

S9 – (2, 4) станки ремонтируются, остальные исправны;

S10 – (3, 4) станки ремонтируются, остальные исправны;

S11 – (1, 2, 3) станки ремонтируются, 4 станок исправен;

S12 – (1, 2, 4) станки ремонтируются, 3 станок исправен;

S13 – (1, 3, 4) станки ремонтируются, 2 станок исправен;

S14 – (2, 3, 4) станки ремонтируются, 1 станок исправен;

S15 – все станки ремонтируются.

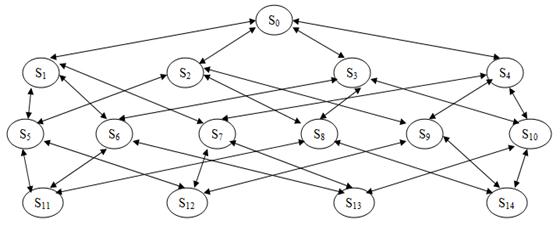

Граф состояний системы…

Данная система S является примером замкнутой системы, так как каждый станок является потенциальным требованием, превращаясь в реальное в момент своей поломки. Пока станок работает, он находится в блоке задержки, а с момента поломки до момента окончания ремонта в самой системе. Каждый рабочий является каналом обслуживания.

Вероятность простоя рабочего определяется по формуле:

.

Вероятность занятости рабочего:

.

Если рабочий занят, он налаживает μ-станков в единицу времени, пропускная способность системы:

.

Ответ:

Средняя доля свободного времени для каждого рабочего ≈ 0,09.

Среднее время работы станка ≈ 3,64.

а) За каждым рабочим закреплены два станка.

Вероятность простоя рабочего определяется по формуле:

.

Вероятность занятости рабочего:

.

Если рабочий занят, он налаживает μ-станков в единицу времени, пропускная способность системы:

.

Ответ:

Средняя доля свободного времени для каждого рабочего ≈ 0,62.

Среднее время работы станка ≈ 1,52.

б) Два рабочих всегда обслуживают станок вместе, причем с двойной интенсивностью.

в) Единственный неисправный станок обслуживают оба рабочих сразу (с двойной интенсивностью), а при появлении еще хотя бы одного неисправного станка они начинают работать порознь, причем каждый обслуживает один станок (вначале опишите систему в терминах процессов гибели и рождения).

Сравнение 5 ответов:

Наиболее эффективным способом организации рабочих за станками будет являться начальный вариант задачи.


Заключение

Выше были рассмотрены примеры простейших систем массового обслуживания (СМО). Понятие «простейшие» не означает «элементарные». Математические модели этих систем применимы и успешно используются в практических расчетах.

Возможность применения теории принятия решений в системах массового обслуживания определяется следующими факторами:

1. Количество заявок в системе (которая рассматривается как СМО) должно быть достаточно велико (массово).

2. Все заявки, поступающие на вход СМО, должны быть однотипными.

3. Для расчетов по формулам необходимо знать законы, определяющие поступление заявок и интенсивность их обработки. Более того, потоки заявок должны быть Пуассоновскими.

4. Структура СМО, т.е. набор поступающих требований и последовательность обработки заявки, должна быть жестко зафиксирована.

5. Необходимо исключить из системы субъектов или описывать их как требования с постоянной интенсивностью обработки.

К перечисленным выше ограничениям можно добавить еще одно, оказывающее сильное влияние на размерность и сложность математической модели.

6. Количество используемых приоритетов должно быть минимальным. Приоритеты заявок должны быть постоянными, т.е. они не могут меняться в процессе обработки внутри СМО.

В ходе выполнения работы была достигнута основная цель – изучен основной материал «СМО с ограниченным временем ожидания» и «Замкнутые СМО», которая была поставлена преподавателем учебной дисциплины. Также мы ознакомились применением полученных знаний на практике, т.е. закрепили пройденный материал.


Список литературы

1) http://www.5ballov.ru.

2) http://www.studentport.ru.

3) http://vse5ki.ru.

4) http://revolution..

5) Фомин Г.П. Математические методы и модели в коммерческой деятельности. М: Финансы и статистика, 2001.

6) Гмурман В.Е. Теория вероятностей и математическая статистика. М: Высшая школа, 2001.

7) Советов Б.А., Яковлев С.А. Моделирование систем. М: Высшая школа, 1985.

8) Лифшиц А.Л. Статистическое моделирование СМО. М., 1978.

9) Вентцель Е.С. Исследование операций. М: Наука, 1980.

10) Вентцель Е.С., Овчаров Л.А. Теория вероятностей и её инженерные приложения. М: Наука, 1988.







© 2009 База Рефератов
