1. Аналитический обзор

1.1 Некоторые сведения о работе амплитудных ограничителей

Под воздействием помех амплитуда и частота частотно-модулированного сигнала изменяются [1]. Поэтому принято говорить, что помехи вызывают вредную амплитудную и частотную модуляцию сигнала. Если изменение амплитуды сигнала под воздействием помех происходит со сравнительно малой глубиной (та < 0,4), то, применив ограничитель амплитуды (ОА), можно его устранить. Благодаря этому на вход детектора частотно-модулированных сигналов поступит сигнал практически с постоянной амплитудой, что значительно ослабит действие помех.

Для устранения вредной амплитудной модуляции сигнала помехой идеальный ограничитель должен иметь амплитудную характеристику, состоящую из двух отрезков прямых 1, показанных на рис. 1.1.

Рисунок 1.1 – Амплитудная характеристика идеального ограничителя

При амплитудах входного сигнала, меньших порога ограничения Uпор ограничитель работает как обычный усилитель и его амплитудная характеристика линейная. Если амплитуда входного напряжения превышает пороговое значение, то амплитуда выходного напряжения сохраняется постоянной и не зависит от амплитуды входного сигнала. Следовательно, в рабочей области коэффициент усиления ограничителя амплитуды должен изменяться обратно пропорционально амплитуде входного сигнала, что технически выполнить весьма трудно.

Выбрав амплитуду немодулированного входного сигнала U0вхm значительно больше порогового напряжения идеального ограничителя, можно добиться полного устранения вредной амплитудной модуляции сигнала помехой, если коэффициент вредной амплитудной модуляции удовлетворяет неравенству

mп.вх≤ 1-Uпор/Uовхm. (1–1)

При выполнении этого неравенства все изменения амплитуды входного сигнала под воздействием вредной амплитудной модуляции помехой происходят при значениях, больших порогового, т.е. в области идеальной работы ограничителя. При этом коэффициент модуляции выходного напряжения mп.вых равен нулю.

В случае известных значений порога ограничения и коэффициента модуляции mп.вх из формулы (1–1) можно найти требуемое значение амплитуды входного сигнала, которое обеспечит устранение вредной амплитудной модуляции. Аналогично можно выбирать схему ограничителя амплитуды по его пороговому напряжению, если заданы Uовхm и mп.вх.

Амплитудные характеристики реальных ограничителей чаще всего имеют вид, соответствующий штриховой кривой 2 на рис. 1.1. Пороговое напряжение определяют в точке П перегиба характеристики. Этой точке на рисунке соответствует выходное напряжение (Uп.выхm. Если выбрать амплитуду входного сигнала по формуле (1–1) и обозначить через Uовыхm амплитуду выходного сигнала в рабочей точке, то остаточный коэффициент модуляции выходного сигнала ограничителя амплитуды

. (1–2)

Эффективность работы ограничителя оценивается коэффициентом ограничения, характеризующим уменьшение амплитудной модуляции сигнала:

Koгp = mп.вх/mп.вых. (1–3)

Кроме этого коэффициента характеристиками ограничителя амплитуды являются также пороговое напряжение и выходное напряжение Uовхm соответствующее амплитуде немодулированного выходного сигнала при пороге ограничения.

Чем больше коэффициент ограничения и амплитуда выходного напряжения в рабочей точке Uовыхm, тем лучше считается ограничитель амплитуды. При прочих равных условиях лучшим считается также тот ограничитель, который имеет меньший порог ограничения, ибо в этом случае требуется меньшее напряжение входного сигнала Uовхm в рабочей точке.

Операция ограничения – нелинейная, поэтому при этом возникает ряд гармонических составляющих напряжения [2]. Для обеспечения на выходе АО гармонического напряжения необходимо после нелинейного преобразования напряжения осуществить фильтрацию первой гармоники входного колебания. Тогда структурная схема АО (рис. 1.2) включает в себя нелинейную цепь и фильтр, выделяющий первую гармонику тока на выходе цепи.

Если из этого устройства исключить фильтр, то можно получить ограничитель мгновенных значений. В зависимости от вида нелинейной цепи АО подразделяются на диодные и транзисторные.

Рисунок 1.2 – Структурная схема амплитудного ограничителя

1.2 Диодные амплитудные ограничители

Простейшим ограничителем амплитуды является диодный [1]. Для его осуществления параллельно нагрузочному колебательному контуру последнего каскада усилителя напряжения промежуточной частоты включаются диоды, на аноды которых подается небольшое запирающее напряжение U3. Когда амплитуда сигнала на колебательном контуре меньше запирающего напряжения, диоды закрыты и усилитель работает нормально. В случае превышения амплитуды сигнала над запирающим напряжением диоды открываются и шунтируют колебательный контур, уменьшая усиление и стабилизируя выходное напряжение каскада. Чем больше сигнал, тем меньше внутреннее сопротивление диодов и меньше усиление. На рис. 1–3 приведен вариант схемы подобного ограничителя амплитуды. Здесь резистор R1 используется как сопротивление коллекторного фильтра и, кроме того, с него снимается запирающее напряжение UЗl для первого диода. Положительный потенциал этого напряжения через контурную катушку подводится на катод диода, а отрицательный – непосредственно к аноду. Для второго диода запирающее напряжения UЗ2 снимается с резистора R2, который вместе с резистором R3 образует делитель напряжения.

Существенным недостатком диодного ограничителя является то, что при открытых диодах увеличивается эквивалентное затухание колебательного контура и ухудшается избирательность каскада. Запирающее напряжение в рассматриваемой схеме обычно берется равно 0,7–1 В, а пороговое напряжение на 0,2 В больше. Выходное напряжение ОА в рабочей точке превышает пороговое на 0,15–0,25 В. Коэффициент ограничения диодного ограничителя составляет 20–30 дБ.

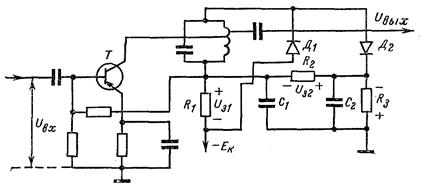

Рисунок 1.3 – Структурная схема диодного ограничителя

1.3 Транзисторные амплитудные ограничители

Существует несколько разновидностей транзисторных АО: простейшие, с двумя транзисторами и общим RЭ, с переменным смещением [2].

1.3.1 Простейший транзисторный амплитудный ограничитель

Простейший транзисторный АО. Такой АО аналогичен обычному транзисторному усилителю. В отличие от усилителя транзистор АО работает в нелинейном режиме, для этого коллекторное напряжение Е берут несколько меньше, чем в обычном усилителе; напряжение (Uвх имеет достаточно большую амплитуду. На выходных характеристиках транзистора iк=F(Uкэ) (рис. 1.4) построена динамическая характеристика переменного тока (нагрузочная прямая), угол наклона которой определяется сопротивлением Rэкв контура. При большой амплитуде Uвх наступает двусторонняя отсечка коллекторного тока, вызванная наличием областей запирания и насыщения. При этом ток iк оказывается ограниченным по максимуму и по минимуму; резонансный контур выделяет первую гармонику коллекторного тока. При Uвх < Uпор ток iк не имеет отсечки и напряжение Uвых растет пропорционально Uвх; при Uвх > Uпор появляется отсечка тока iк, рост амплитуды первой гармоники коллекторного тока замедляется с увеличением Uвх, что обеспечивает в определенных пределах постоянство напряжения Uвых.

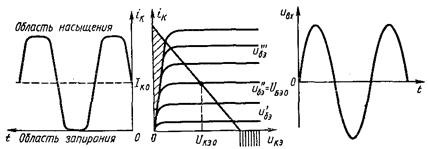

Рисунок 1.4 – Иллюстрация принципа работы транзисторного АО на основе выходных характеристик транзистора

1.3.2 Амплитудный ограничитель двумя транзисторами и общим RЭ

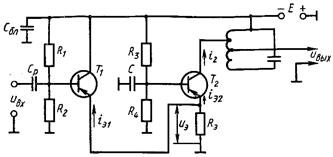

Принципиальная схема АО с двумя транзисторами и общим RЭ приведена на рис. 1.4.

Рисунок 1.4 – Структурная схема АО с двумя транзисторами и общим RЭ

Напряжение на выходном контуре АО определяется первой гармоникой выходного тока i2 транзистора Т2. Диаграммы тока i2 при различных уровнях входного напряжения (напряжения на базе транзистора T1) показаны на рис. 1.5. Если Uвх = 0, то выходной ток i2 = i20; обычно транзисторы Т1 и Т2 и режимы их работы выбираются одинаковыми, поэтому i20=i10 – Ток i20 зависит от начального режима работы транзисторов. Предположим, что напряжение Uвх возрастает, т.е. положительный потенциал на базе транзистора Т1 увеличивается. Это вызывает под-запирание транзистора Т1, при этом его эмиттерный ток i1 уменьшается, а следовательно, снижается и напряжение Uэ = RЭ (iЭl + iЭ2). Так как это напряжение является запирающим для транзисторов T1 и Т2, то его уменьшение вызывает большее отпирание транзистора Т2, а следовательно, увеличение токов iЭ2 и i2. Ток iЭ2 возрастает до тех пор, пока напряжение Uвх не закроет транзистор T1; при этом i2 = i2max. Далее при любом увеличении Uвх и положительного потенциала на базе Т1 (транзистор Т1 закрыт) ток i2 не меняется и поддерживается равным i2max. Ток i2 при закрытом транзисторе Т1 ток в рабочей точке, определяемый сопротивлениями резисторов R3, R4 и RЭ.

Рисунок 1.5 – Иллюстрация принципа работы АО с двумя транзисторами и общим RЭ

Предположим теперь, что напряжение Uвх уменьшается относительно нуля, т.е. на базу транзистора Т1 подается отрицательный потенциал. При этом ток iЭl и напряжение UЭ увеличиваются, транзистор Т2 подзапирается, ток iЭ2 уменьшается; при некотором отрицательном потенциале на базе Т1 транзистор Т2 полностью запирается и ток i2 уменьшается до нуля. Далее как бы ни увеличивался отрицательный потенциал на базе Т1 транзистор Т1 открыт, транзистор Т2 закрыт и ток i2 = 0. Если амплитуда Uвх < Е (рис. 1.5), то ток i2, а следовательно, и напряжение Uвых линейно зависят от Uвх. Если Uвх > Е, то появляется двусторонняя отсечка тока i2, амплитуда первой гармоники тока i2 увеличивается значительно медленнее роста Uвх. При Uвх >> Е ток i2 по форме представляет собой прямоугольные импульсы с почти постоянной амплитудой первой гармоники тока. Все это определяет вид АХ ограничителя, показанный на рис. 1.6. На АХ при Uвх = Е напряжение на выходе равно Uвых0 = 0,5i2maxRэкв, где Rэкв – эквивалентное сопротивление выходного контура.

Рисунок 1.5 – Амплитудная характеристика АО с двумя транзисторами и общим RЭ

1.3.3 Амплитудный ограничитель с переменным смещением

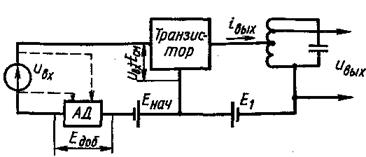

Функциональная схема АО с переменным смещением представлена рис. 1.7.

Рисунок 1.7 – Схема АО с переменным смещением

Режим работы транзистора определяется тремя источниками питания Е1, Енач и Едоб (Есм = Енач-Едоб); полярность напряжения Едоб обычно обратна полярности Енач. Напряжение Едо6 вырабатывает АД, который детектирует, как правило, входное напряжение uвх. Напряжение Едоб = F (Uвх); чем больше амплитуда входного сигнала, тем больше Едоб. Допустим, что вначале амплитуда входного напряжения мала (рис. 1.8); при этом Едоб≈0; Есм = Енач. АО в этом случае работает как обыч ный усилитель (напряжение на транзисторе uс = Uвх + Есм).

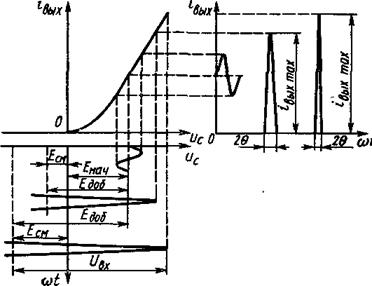

Рисунок 1.8 – Иллюстрация принципа работы АО с переменным смещением

При увеличении напряжения Uвx растет Едоб, и поскольку полярность Едоб обратна полярности Енач, напряжение Есм уменьшается и при больших значениях Uвx наступает отсечка выходного тока iвых. Чем больше Uвx, тем меньше угол отсечки выходного тока транзистора θ. С уменьшением θ при возрастании Uвx увеличивается максимальное значение импульса выходного тока iвыхmax. Таким образом, в АО с переменным смещением при увеличении Uвx, начиная с некоторого значения (Uвx = Uпор, происходит одновременное увеличение iвыхmax и уменьшение θ. На выходе АО включен колебательный контур, выделяющий первую гармонику Im1 выходного тока: напряжение на выходе Uвыx = Im1Rэкв. Амплитудная характеристика АО с переменным смещением показана на рис. 1.9. При коэффициенте передачи АД Кд = Кд opt АХ наиболее близка к идеальной. При Кд >> Кд opt, и увеличении Uвx напряжение Едоб растет быстрее, чем при Кд opt, при этом ток iвыхmax изменяется мало, а угол отсечки уменьшается быстро, по этой причине амплитуда тока Im1 при увеличении Uвx уменьшается и, следовательно, АХ будет иметь спадающий участок.

Рисунок 1.9 – Амплитудная характеристика АО с переменным смещением

1.4 Заключение

1.     Напряжение на выходе ограничителя мгновенных значений отличается по форме от входного напряжения.

2.     АО обеспечивает постоянство амплитуды выходного гармонического колебания, но не изменяет частоту и фазу входного сигнала.

3.     В диодном АО постоянство напряжения Uвыx обеспечивается при Uвx>Uпор за счет шунтирования контура входным сопротивлением диода, которое возрастает по мере увеличения Uвx.

4.     В АО с одним транзистором ограничение наступает при Uвx > Unop, когда транзистор начинает работать в нелинейном режиме, характеризуемом появлением отсечки его коллекторного тока. При этом рост амплитуды первой гармоники Im1 замедляется, что ограничивает увеличение Uвыx.

5.     Двустороннее ограничение выходного тока АО с двумя транзисторами и общим RЭ обеспечивается благодаря запиранию первого транзистора при большом положительном потенциале на его базе и второго при большом отрицательном потенциале на базе первого транзистора.

6.     В АО с переменным смещением смещение на транзисторе зависит от уровня входного сигнала, что обеспечивается включением во входную цепь транзистора АД. При Uвx > Unop наступает отсечка выходного тока АО. С увеличением Uвx амплитуда первой гармоники выходного тока, определяющая Uвых, одновременно увеличивается из-за роста iвыхmax и уменьшается из-за уменьшения θ, этим обеспечивается примерное постоянство Im1.

2. Расчет ограничителей амплитуды

2.1 Исходные данные и задачи расчета

Для радиовещательных и телевизионных приемников промежуточная частота для тракта ЧМС задается ГОСТ [3]. При расчете структурной схемы приемника выбираются: схема и тип электронного прибора; напряжение Unop порога ограничения; амплитуда выходного напряжения Um вых; коэффициент амплитудной модуляции тп входного сигнала помехой; требуемый коэффициент ограничения Когр..

Задачами расчета являются: выбор оптимального режима работы нелинейного элемента; расчет параметров элементов схемы; уточнение амплитуд входного и выходного сигналов.

2.2 Методика расчета диодных ограничителей амплитуды

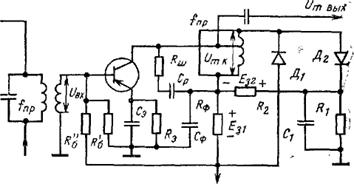

Вариант схемы диодного ограничителя амплитуды приведен на рис. 2.1. По токам частоты сигнала диоды включены параллельно коллекторному контуру каскада. К первому диоду подводится запирающее напряжение Е31, создающееся на резисторе коллекторного фильтра. Запирающее напряжение второго диода Е32 создается на резисторе R2, который образует совместно с резисторами Rф и R2 делитель напряжения. При Е31 =E32=Е3 сопротивления резисторов должны удовлетворять равенствам:

 (2–1)

Емкость конденсатора . рассчитывают по формуле

 (2–2)

Cб и C1 рассчитывают по (2–2), вводя соответствующие замены емкостей и сопротивлений.

Рисунок 2.1 – Структурная схема диодного АО

В интервале входных напряжении до 0,3–0.4 В вольт-амперная характеристика диодов наиболее точно аппроксимируется экспонентой. В этом случае входная активная проводимость диодов определяется уравнением

 (2–3)

в котором параметр  определяется из [3], – амплитуда сигнала на контуре. Если ЕЗ>Umконт, то диоды закрыты и входную проводимость следует считать равной нулю. Когда амплитуда входного сигнала превышает 0,4–0,6 В, вольт-амперная характеристика диодов становится более близкой к линейной и входная проводимость определяется равенством

, (2–4)

в котором  – проводимость прямой передачи диода.

Если обозначить амплитуду сигнала, приложенного к диоду,

, (2–5)

то можно составить уравнение, определяющее зависимость амплитуды входного сигнала от :

, (2–6)

где  – эквивалентная резонансная проводимость коллекторного контура без учета действия диодов;

, (2–7)

– приведенный коэффициент усиления каскада при закрытых диодах, при котором за выходной сигнал принимается напряжение на всем контуре; – максимальная амплитуда входного сигнала, при которой диоды еще закрыты. Необходимый коэффициент включения контура в коллекторную цепь транзистора определяется равенством

. (2–8)

С учетом сказанного можно составить методику расчета амплитудной характеристики каскада, Задаваясь определенным значением  определяют амплитуду выходного сигнала на контуре

. (2–9)

Затем по (2–6) вычисляют соответствующую ему амплитуду входного сигнала. Такие расчеты выполняют для  от 0 до 0,3–0,4В через 0,05 В. По полученным данным строят амплитудную характеристику и по ней определяют основные характеристики ограничителя амплитуды в соответствии с обозначениями, принятыми на рис. 2.2. Пороговое напряжение Uпор находят по точке П характеристики, соответствующей примерно (0,8–0,9) Uвых mах. Амплитуду исходного входного сигнала вычисляют по формуле:

, (2–10)

полагая mn≈0,5. Коэффициент модуляции сигнала помехой вычисляют по формуле:

, (2–11)

а коэффициент ограничения по равенству:

. (2–12)

Наиболее приемлемые характеристики ограничителя амплитуды получаются, если брать Е3= 0,3 ÷ 1,0 В и обеспечивать наибольшее приведенное усиление каскада. Последнее получается, если эквивалентная проводимость контура будет наименьшей для обеспечения нужной полосы пропускания детектора ЧМС. Чем меньше Е3 и больше , тем меньше порог ограничения, но и меньше амплитуда выходного сигнала.

Рисунок 2.2 – Основные характеристики ОА

2.3 Методика расчета транзисторных ограничителей амплитуды

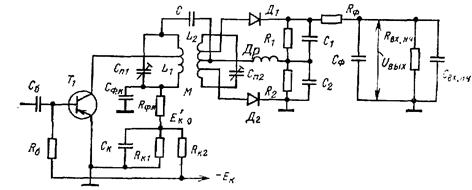

Схема транзисторного ограничителя амплитуды приведена на рис. 2.3 (первый каскад. Транзистор T1 и два связанных контура). Для уменьшения порогового напряжения и увеличения коэффициента ограничения транзистор работает при пониженном коллекторном напряжении 2–3 В за счет использования делителя напряжения, состоящего из резисторов RKl и RK2. Для достаточно стабильной работы сопротивления этих резисторов определяют из уравнений:

, (2–13)

в которых  – коллекторный ток транзистора в рабочей точке A (рис. 2.2). При этом ток, потребляемый каскадом от источника питания, будет . Сопротивление резистора фильтра выбирают равным 0,5–1 кОм, а коэффициент включения контура в коллекторную цепь удовлетворяющим неравенству

 (2–14)

Рисунок 2.3 Электрическая принципиальная схема транзисторного ограничителя амплитуды

 – эквивалентная проводимость первого коллекторного контура. Емкость конденсатора фильтра вычисляют по (2–2). Сопротивление базового резистора определяют по формуле:

. (2–15)

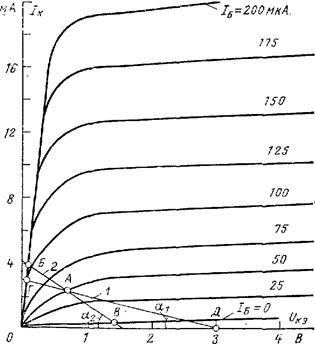

Амплитудная характеристика (рис. 2.5) определяется по следующей методике. Выбирается напряжение питания коллекторной цепи EкG,; и на поле выходных характеристик (см. рис. 2.4) строится нагрузочная характеристика 1 по постоянному току. Она проходит через точку Д, которой соответствует напряжение Eк0 на оси абсцисс, под углом α определяющимся равенством

. (2–16)

Рисунок 2.4 – Амплитудная характеристика AO

На этой характеристике выбирают рабочую точку А, соответствующую примерно середине отрезка ГД и находящуюся на характеристике, для которой

, (2–17)

Определяют для нее токи  и . Через точку А проводят нагрузочную характеристику для переменного тока 2 с углом наклона а2, соответствующим уравнению

 (2–18)

и определяют точки Б и В, а по ним соответствующие им токи  и . Переносят точки А, Б и В на входную характеристику транзистора с напряжением UКЭ, наиболее близким к выбранному режиму, и определяют напряжения UБЭ А, UБЭ Б и UБЭ В вычисляют максимальную амплитуду входного сигнала итах.л в линейном режиме, до которой ограничитель практически работает как усилитель и его амплитудную характеристику можно считать прямолинейной. При этих значениях входного сигнала амплитуда напряжения на первом коллекторном контуре определяется равенством

 (2–19)

Проводимость прямой передачи в рабочей точке определяется приближенным равенством

 (2–20)

где и – параметры транзистора. Когда амплитуда входного сигнала превышает Umax. л, транзистор работает с отсечкой обоих полупериодов коллекторного тока и выходной сигнал соответствует уравнению

 (2–21)

Коэффициент Н определяется графиком на рис. 2.5. Он представляет собой часть амплитудной характеристики ограничителя, работающего в нелинейном режиме. Из нее следует, что пороговое напряжение ограничителя

 (2–22)

а выходное напряжение при

. (2–23)

Рисунок 2.5 – Амплитудная характеристика AO, работающего в нелинейном режиме

2.4 Примеры расчетов ограничителей амплитуды

2.4.1 Пример расчета диодного ОА

Рассчитать параметры диодного ограничителя амплитуды на транзисторе ГТ308В при fпр = 8,4 МГц и Ек = 9 В. Селективной системой служат два связанных контура дифференциального детектора. Первый из них изображен на рис. 2.1, а второй для упрощения схемы не показан.

Выбираем диоды Д9Б (Snp = 0,01 См, Ri= 100 Ом, γ = 20 1/В). Зададимся напряжением запирания Е3 = 0,5 В, током потенциометра Iп = 0,5 мА и рабочей точкой транзистора при Iк = 1 мА и UK3= 5 В (Y21 = 0,035 См, С12= 1 пФ). Согласно формулам (2–1) получем: (выбираем резисторы сoпротивлением 330 Ом, 16 кОм и 1 кОм соответственно). Параметры остальных элементов схемы вычисляем, используя приведенную методику.

По (2–24) вычисляем устойчивый коэффициент усиления транзистора:

. (2–24)

. Эквивалентная проводимость контура  . По (2–7) получаем . Из равенства (2–8) находим коэффициент включения контура в коллекторную цепь рк= =11,5/416 = 0,028. Находим проводимость шунтирующего сопротивления коллекторной цепи:  (Rш= 13 Ом). По (2–2) вычисляем Ср=10/(8 400 00013) = 910-8 Ф. При Uд = 0 из равенства (2–10) находим . Зададимся Uтд =0.5 B, тогда γUmд =2000,05= 1 и по [3] получаем θ=0,57. Из уравнения (2–3) вычисляем gвх =

=20,5710-5/0,05=22810-6См. При Uтл > 0,5 В согласно (2–4) получим gвx>10мСм. Поскольку ограничивающих диодов два, то подставляем в формуле (2–6) 2gнх вместо gвх и получаем: . Амплитуду напряжения на всем контуре вычисляем по (2–9) Um вых = 0,5+0,05 = 0,55 В.

Данные, полученные путем аналогичных расчетов для других значений Uтд, приведены в табл. 2–1. По полученным значениям на рис, 2–2 построена амплитудная характеристика ограничителя амплитуды (кривая 1). При Е3 = 1 и Е3 = 0,3 В входное и выходное напряжения соответствуют вариантам 2 и 3 табл. 10–1 и кривым 2 и 3 на рис. 2–2. Если при условиях варианта применять только один диод, то для этого будут справедливы характеристики варианта 4 и кривая 4 на ряс. 2–2. Сравнение кривых 3 и 4 показывает, что при одном диоде характеристика ограничения ухудшается лишь на 10–20%, поэтому ограничители амплитуды с одним диодом применяются часто.

Таблица 2.1 – Результаты вычислений Uвх, Uвых в зависимости от Uт д

2.4.2 Пример расчета транзисторного ОА

Рассчитать параметры ограничителя амплитуды с транзистором ГТ308В по исходным данным примера расчета диодного ОА, соответствующим требованиям к приемнику 1 класса.

Зададимся напряжением Ek0 = -3 В и сопротивлением фильтра 1 кОм. Согласно равенству (2–16) arctg a1 = 1/1000, чему соответствует линия 1 на рис. 2–4. Выбираем на ней исходную рабочую точку A, для которой IKA 2,3 мА и IБA = 50 мкА. По неравенству (2–14) вычисляем коэффициент включения  Принимаем рк = 0,18. По уравнению (2–18) получаем . Линия 2 на рис. 2–4 соответствует этому углу. Для точки Б получаем IКmах=3,8 мА и IГmах= 0,11 мА. По формулам (2–13) находим  (выбираем резисторы сопротивлением 680 и 910 Ом). Емкость конденсатора фильтра определяем с учетом сказанного ранее по (2–2),  аналогично . Выбираем конденсаторы емкостью 1500 и 2200 пФ. На входную характеристику транзистора, соответствующую коллекторному напряжению 3 В, переносим точки А, Б и В. Им соответствуют UБЭА = 0,11 В; UБЭБ= 0,16 В и UБЭВ= 0,05 В. Из таблиц находим h2l б = 0,993, следовательно, h21Э = 0,993/(1–0,993) = 140. По равенству (2–15) вычисляем  (принимаем резистор сопротивлением 910 кОм). По формуле (2–24) находим амплитуду первой гармоники тока базы и напряжения UБЭ:

 (2.24)

. В табл. П-1–4 для I Кт = 1 мА приведено Y21т = 0,035 См. Согласно (2–20) получаем . Выходное напряжение в конце линейного участка амплитудной характеристики вычисляем по равенству (2–19) .  по графику на рис. 2.5 получаем Н= 1,24. По формуле (2–19) находим соответствующее данной амплитуде выходного сигнала  и амплитуду выходного напряжения (. Результаты аналогичных расчетов для других значений входного сигнала приведены в табл. 2–2; рис. 2–2 построен по данным табл. 2–2. По равенству (2–22) получаем , что соответствует точке П на рис. 2.2. Амплитуда входного сигнала в рабочей точке должна быть В. Возьмем его равным 0,2 В. При этом согласно рис. 2–2.   По формуле (2–11) получаем , а по равенству (2–12) няходим . Потребляемый каскадом ток 10 =3IKA = 32,3 = 6,9 мА.

Таблица 2.2.

Выводы

В данном курсовом проекте мы изучили различные типы амплитудных ограничителей. В частности диодных и транзисторных. Были рассмотрены основные характеристики амплитудных ограничителей и методики их расчета.

Амплитудные ограничители являются неотъемлемой частью приемника частотно-модулированных сигналов. Их размещают в схемах приемников перед амплитудным детектором.

Амплитудный ограничитель позволяет убрать вредную амплитудную модуляцию сигнала, которая возникает в результате передачи сигнала под воздействием помех.

Недостатком является то, что данное устройство не позволит избежать вредной частотной модуляции сигнала помехой, что добавляет дополнительные требования к детекторам частотно-модулированных сигналов.
