Лабораторная работа: Изучение соединений резисторов и проверка законов Ома и Кирхгофа

Лабораторная работа: Изучение соединений резисторов и проверка законов Ома и Кирхгофа

Лабораторная работа 5

Тема: "Изучение соединений резисторов и проверка законов Ома и Кирхгофа"

Цель: Проверка на опыте особенностей последовательного и параллельного соединения резисторов.

Оборудование: Стенд №1.

Порядок выполнения работы.

1.         Собрать схему из последовательно соединённых резисторов.

2.         Включить цепь, установить необходимое напряжение. Измерить силу тока в цепи, падение напряжения на каждом участке при 2-х – 3-х значениях сопротивлений реостата. Результаты записать в таблицу 1.

Таблица 1 – Данные опыта и расчёта.

Из опыта Из расчёта

I

A

U1

B

U2

B

U3

B

U

B

R1

Ом

R2

Ом

R3

Ом

Rэкв

Ом

P1

Вт

P2

Вт

P3

Вт

P

Вт

1 1,2 70 30 120 220 58,3 25 100 183,3 84 36 144 264
2 1 55 55 110 220 55 55 110 220 55 55 100 210

1) I=1,2A; U1=70B; U2=30B; U3=120B; U=220B


2) I=1A; U1=55B; U2=55B; U3=110B; U=220B

3. Собрать цепь для параллельного соединения резисторов



Рисунок 1- Последовательное соединение резисторов– Рисунок 2 – Параллельное соединение резисторов

4. Включить цепь, установить необходимое напряжение. Измерить силу тока в цепи, падение напряжения на каждом участке при 2-х – 3-х значениях сопротивлений реостата. Результаты записать в таблицу 2.


Таблица 2-Данные опыта и расчёта

Из опыта Из расчёта

U

В

I1

А

I2

А

I3

А

I

А

R1

Ом

R2

Ом

R3

Ом

Rэкв

Ом

q1

См

q2

См

q3

См

qэкв

См

P1

Вт

P2

Вт

P3

Вт

Pэкв

Вт

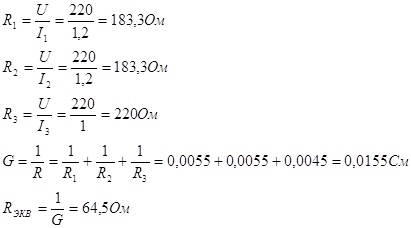

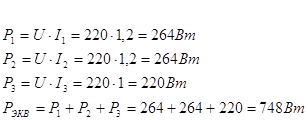

1 220 1,2 1,2 1 3,4 183,3 183,3 220 64,5 0,005 0,005 0,004 0,014 264 264 220 748

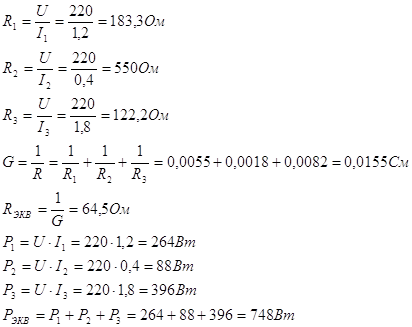

2 220 1,2 0,4 1,8 3,4 183,3 122,2 550 64,5 0,005 0,001 0,008 0,014 264 88 396 748

1) U=220В; I1=1,2A; I2=1,2A; I3=1A; I=3,4A

2) U=220B; I1=1,2A; I2=0,4A; I3=1,8A; I=3,4A;


Контрольные вопросы

1.         При последовательном соединении каждый элемент цепи соединён последовательно, т.е. конец предыдущего элемента соединён с началом следующего, начало первого и конец последнего являются зажимами группы элементов, которыми она может быть подсоединена к другим участкам цепи.

При параллельном соединении группы элементов начала всех элементов соединены в одном зажиме, а концы в другом: этими зажимами группа присоединяется к другим участкам цепи.

2.         Rэкв=R1+R2+R3 – при последовательном соединении.

1/ Rэкв=1/ R1+1/ R2+1/ R3 – при параллельном соединении.

3.         Законы Кирхгофа:

І закон: в ветвях, образующих узел эл. цепи, алгебраическая сумма токов равна нулю: ΣI = 0.

ІІ закон: в контуре эл. цепи алгебраическая сумма напряжений на его ветвях равна нулю ΣU = 0 или контуре эл. Цепи алгебраическая сумма падений напряжения на пассивных элементах равна алгебраической сумме ЭДС этого контура: Σ IR = Σ E.

4. R=U/I; I=U/R – Закон Ома для участка цепи, не содержащий ЭДС.

I=E/R+r

3.         Отличительной особенностью параллельного соединения является то, что ко всем ветвям приложено одно и то же напряжение.

4.         Ток больше в той ветви, где меньше сопротивление, т. к. I=U/R, U-const.

5.         G=I/U=1/R проводимость [См].

При параллельном соединении пассивных ветвей общая проводимость между двумя узлами равна сумме проводимостей всех ветвей, т.е.

G = G1+G2+G3

8. P = EI или P = I2R – мощность.
